การอบแห้งผลไม้โดยใช้ความร้อนจากแสงอาทิตย์ไม่สามารถควบคุมอุณหภูมิได้ทำให้ผลิตภัณฑ์ด้อยคุณภาพ
การออกแบบสร้างเครื่องอบแห้งพลังงานแสงอาทิตย์
ร่วมกับพลังงานไฟฟ้าเพื่อช่วยในการประหยัดพลังงาน
อนุชิต เจริญ
ในปัจจุบัน ประเทศไทยนั้นสามารถผลิตสินค้าทางการเกษตรได้เพิ่มมากขึ้นทุก ๆ ปี ไม่ว่าจะเป็น พืช ผัก ผลไม้ หรือเนื้อสัตว์ ทำให้เกิดปัญหาสินค้าทางการเกษตรมากกว่าความต้องการของตลาด โดยเฉพาะสินค้าประเภทผลไม้ซึ่งวิธีการแก้ปัญหาที่ได้รับความนิยมและได้ผลเป็นอย่างดีก็คือการแปรรูปแบบอบแห้ง
โดยปัจจุบันมีวิธีการอบแห้งจะใช้วิธีให้พลังงานความร้อนจากแสงอาทิตย์โดยตรงกับผลิตผลและวิธีขดลวดให้ความร้อน (Heater) ซึ่งการอบแห้งโดยตรงด้วยพลังงานแสงอาทิตย์ไม่สามารถควบคุมอุณหภูมิได้จึงทำให้ผิวของผลิตภัณฑ์ด้อยลง อีกทั้งยังสกปรกทำให้เกิดเชื้อราได้ง่าย ส่วนแบบขดลวดให้ความร้อนทำให้สิ้นเปลืองพลังงานไฟฟ้า
ด้วยสาเหตุนี้จึงได้นำเสนอแนวทางในการออกแบบสร้างระบบควบคุมเครื่องอบแห้งพลังงานแสงอาทิตย์ร่วมกับพลังงานไฟฟ้าแบบอัตโนมัติ เพื่อให้คุณภาพสีผิวของผลิตภัณฑ์ดีและมีความสะอาด โดยการออกแบบเครื่องอบแห้งจะมีแหล่งกำเนิดความร้อน 2 ส่วนคือ ส่วนที่ได้รับจากแสงอาทิตย์โดยตรง และส่วนที่ได้โดยกระบวนการกักเก็บความร้อน ให้อยู่ในรูปน้ำร้อน โดยกระบวนการกักเก็บทำด้วยการเปิด-ปิดเครื่องสูบน้ำเพื่อให้สัมพันธ์กับความร้อนจากแสงอาทิตย์ และการจ่ายพลังงานไฟฟ้าให้ขดลวดความร้อน
ในขณะที่พลังงานความร้อนจากแสงอาทิตย์ไม่เพียงพอค่าเป้าหมาย (Set Point) ของอุณหภูมิที่กักเก็บจะควบคุมให้อยู่ในสภาวะสมดุล (Steady State) กับพลังงานความร้อนที่ได้รับจากแสงอาทิตย์และความร้อนที่ต้องการภายในตู้อบแห้ง เครื่องอบแห้งพลังงานแสงอาทิตย์ที่ออกแบบสามารถกักเก็บอุณหภูมิภายในห้องอบแห้งได้ประมาณ 40 ถึง 50 องศาเซลเซียส
กระบวนการอบแห้ง
กระบวนการอบแห้ง คือกระบวนการที่ความร้อนถูกถ่ายเทด้วยวิธีใดวิธีหนึ่งไปยังวัสดุที่มีความชื้นเพื่อไล่ออกความชื้นออกโดยการระเหยโดยอาศัยความร้อนที่ได้รับเป็นความร้อนแผงของการระเหยของน้ำทฤษฎีที่เกี่ยวข้องกับการอบแห้งมักขึ้นกลการถ่ายเทความร้อนว่าเป็นการถ่ายเทความร้อนประเภทใด เช่น การนำความร้อน การพาความร้อน และการแผ่รังสีความร้อน แต่การอบแห้งทั่วไปจะใช้วิธีการพาความร้อน
แต่อย่างไรก็ตามหัวข้อสำคัญที่สุดในการอบแห้ง คือ กายถ่ายเทความร้อนไปยังวัสดุอบแห้งอย่างมีประสิทธิภาพมากที่สุด แต่เนื่องจากเหตุผลต่าง ๆ ตัวแปรทางภาคปฏิบัติ เช่น ความสามารถในการอบแห้งขึ้นอยู่กับความเข้มของการแผ่รังสีดวงอาทิตย์ ความแรงลม และความชื้นของอากาศ จากที่กล่าวมาเบื้องต้นแสดงให้เห็นว่าตัวแปรดังกล่าวเป็นสิ่งสำคัญในการเพิ่มอัตราการถ่ายเทความร้อนไปยังวัสดุที่การอบแห้งจากภายนอก และทำให้การระเหยความชื้นเกิดขึ้นอย่างรวดเร็วเพื่ออบแห้งวัตถุที่มีความชื้นได้เร็วขึ้น
ประโยชน์ของการอบแห้งผลิตภัณฑ์ ที่มาจากการเกษตร ซึ่งพอจะแบ่งออกได้ดังนี้
1. เป็นที่ทราบกันแล้วว่าผลผลิตที่ได้มาจากการเกษตรจะไม่สามารถอยู่คงรูปได้นานเนื่องจากการเจริญเติบโตของจุลินทรีย์ แต่เมื่อมีการนำวิธีการอบแห้งมาใช้เพื่อถนอมอาหารให้มีอายุยาวนานขึ้น โดยไม่เสียหายจึงเป็นข้อดีของการอบแห้ง
2. การอบแห้งเป็นการลด หรือชะลอการเจริญเติบโตของเชื้อจุลินทรีย์ ที่มาจากความชื้นทำให้ผลผลิตทางการเกษตรที่ได้มีอายุยาวนานขึ้น โดยที่ไม่เปลี่ยนแปลงมากนัก ทำให้ลดต้นทุนในการเก็บรักษา และการขนส่งผลิตผลได้นานขึ้น ไม่เสียหายก่อนถึงมือผู้บริโภค
หลักการทำงานและการออกแบบ
รูปที่ 1 แบบร่างเครื่องอบแห้งพลังแสงอาทิตย์ร่วมกับพลังงานไฟฟ้า
จากรูปที่ 1 เป็นการแสดงแบบร่างของเครื่องอบแห้งพลังแสงอาทิตย์ร่วมกับพลังงานไฟฟ้า โดยกำหนดให้ Sensor 1 ถึง Sensor 6 เป็นอุปกรณ์ตรวจวัดอุณหภูมิ ในบทความนี้ได้ใช้ไอซี DS1820 โดยที่ Sensor 1 ตรวจวัดอุณหภูมิของน้ำในถังขดลวดความร้อน ส่วน Sensor 2 ตรวจวัดอุณหภูมิของน้ำที่ออกจากแผงรับแสงอาทิตย์ สำหรับ Sensor 3 ตรวจวัดอุณหภูมิที่แผงรับแสงอาทิตย์
ส่วน Sensor 4 ตรวจวัดอุณหภูมิน้ำที่ออกจากส่วนแลกเปลี่ยนความร้อน ส่วน Sensor 5 ตรวจวัดอุณหภูมิที่จุดแลกเปลี่ยนความร้อน และ Sensor ตรวจวัดอุณหภูมิที่ห้องอบแห้ง โซลินอยด์วาล์ว 1 ควบคุมน้ำที่แผงรับแสงอาทิตย์
สำหรับโซลินอยด์วาล์ว 2 ควบคุมน้ำในส่วนชุดแลกเปลี่ยนความร้อน และสำหรับส่วนของมอเตอร์ปั๊มน้ำ พัดลม และขดลวดความร้อนจะให้การควบคุมชนิดเฟสคอนโทรลเพื่อทำให้สามารถกำหนดพลังงานในการควบคุมได้ตามความต้องการ ส่วนหัวใจในการควบคุมจะใช้ไมโครคอนโทรลเลอร์ MCS-51 สำหรับสั่งการควบคุมและแสดงผล

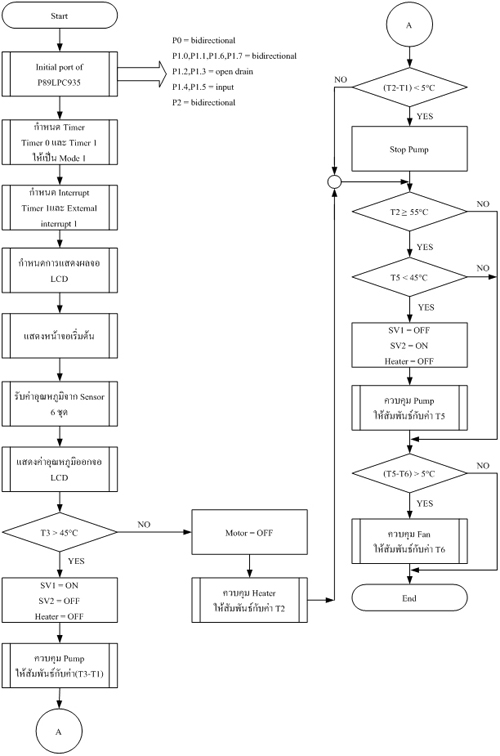

รูปที่ 2 โฟลชาร์ตระบบควบคุมการทำงานของเครื่องอบแห้ง
รูปที่ 2 แสดงการทำงานเครื่องอบแห้งพลังงานแสงอาทิตย์ร่วมกับพลังงานไฟฟ้า เมื่อไอซี DS1820 อ่านค่าอุณหภูมิทั้ง 6 ตำแหน่ง (T1 ถึง T6) จะแสดงค่าอุณหภูมิออกที่จอ LCD โดยหลักการควบคุมเมื่ออุณหภูมิแผงรับแสง (T3) มีอุณหภูมิมากกว่า 45 oC จะสั่งให้โซลินอยด์วาล์ว 1 (SV1) ทำงาน โซลินอยด์วาล์ว 2 (SV2) ไม่ทำงาน และขดลวดความร้อน (Heater) ไม่ทำงาน
ทำให้เครื่องสูบน้ำทำงานสัมพันธ์กับค่าความแตกต่างของอุณหภูมิแผงรับแสงกับอุณหภูมิน้ำออกจากแทงก์ (T1) จนกว่าอุณหภูมิน้ำเข้าแทงก์ (T2) น้อยกว่าอุณหภูมิน้ำออกจากแทงก์ 5oC ถ้าอุณหภูมิแผงรับแสงน้อยกว่า 45 oC เครื่องสูบน้ำจะไม่ทำงานแต่ขดลวดความร้อนจะทำงาน
เมื่ออุณหภูมิน้ำเข้าแทงก์มีค่าตั้งแต่ 55 oC และอุณหภูมิ ใต้พัดลม (T5) มีค่าน้อยกว่า 45 oC จะสั่งให้โซลินอยด์วาล์ว 1 ไม่ทำงาน โซลินอยด์วาล์ว 2 ทำงาน และขดลวดความร้อนไม่ทำงาน เป็นผลให้เครื่องสูบน้ำทำงานสัมพันธ์กับค่าอุณหภูมิใต้พัดลม ถ้าอุณหภูมิใต้พัดลมมีค่ามากกว่าอุณหภูมิในตู้อบแห้ง (T6) 5 oC พัดลมจะทำงานสัมพันธ์กับค่าอุณหภูมิในตู้อบแห้ง
ผลการทดลอง

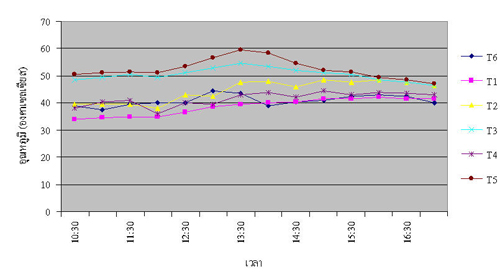

รูปที่ 3 กราฟอุณหภูมิในการอบแห้ง

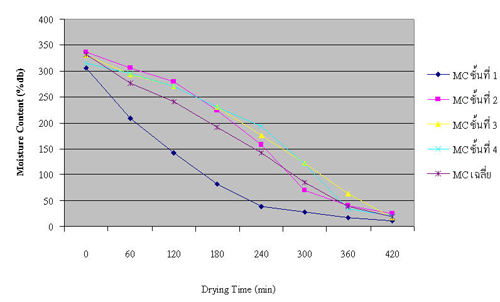

รูปที่ 4 กราฟความสัมพันธ์ระหว่างค่า Moisture Content ของชั้นที่ 1- 4 เทียบกับเวลา

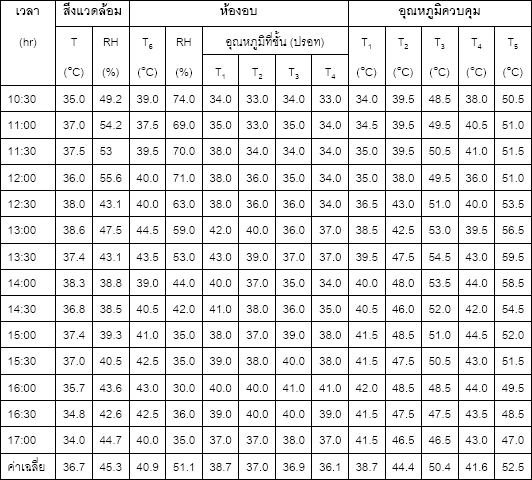

ตารางที่ 1 อุณหภูมิและความชื้นสัมพัทธ์ของอากาศในการอบแห้ง
.jpg)

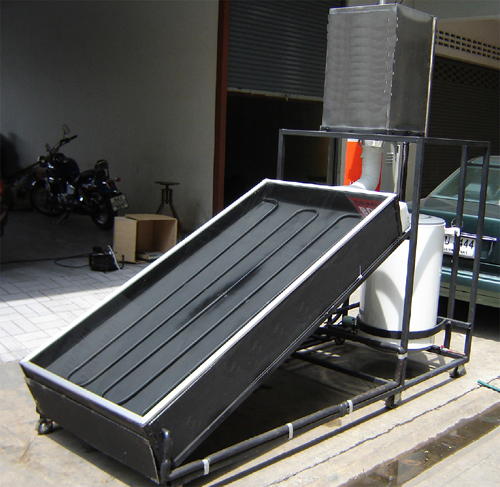

รูปที่ 5 เครื่องอบแห้งพลังงานแสงอาทิตย์ร่วมกับพลังงานไฟฟ้า
รูปที่ 6 ผลิตภัณฑ์ที่เปลี่ยนแปลงทุก ๆ 1 ชั่วโมง
จากตารางที่ 1 แสดงข้อมูลอุณหภูมิและความชื้นสัมพัทธ์ของอากาศในการอบแห้ง 7 ชั่วโมงและนำมาเขียนกราฟได้ดังรูปที่ 3 ซึ่งแสดงอุณหภูมิภายในห้องของเครื่องอบเปลี่ยนแปลงไม่มาก และรูปที่ 4 แสดงกราฟความสัมพันธ์ระหว่างค่า Moisture Content ของชั้นที่ 1- 4 เทียบกับเวลาจะพบว่าเมื่อเวลาเปลี่ยนไปจะทำให้ความชื้นลดลง รูปที่ 5 แสดงรูปถ่ายของเครื่องอบแห้งพลังงานแสงอาทิตย์ร่วมกับพลังงานไฟฟ้าที่สร้างสำเร็จ และรูปที่ 6 เป็นผลิตภัณฑ์ฟักทองที่เปลี่ยนแปลงทุก ๆ 1 ชั่วโมง
สรุปผลการทดลอง
จากการทดลองเครื่องอบแห้งพลังงานแสงอาทิตย์ร่วมกับพลังงานไฟฟ้า จะพบได้ว่าระบบการอบแห้งมีการทำงานที่เป็นระบบมากขึ้น ส่งผลให้สามารถช่วยลดการใช้พลังงานในช่วงที่มีแสงอาทิตย์ และทำให้ผลิตผลทางการเกษตรที่นำมาเป็นวัตถุดิบในการอบแห้งนั้นมีระยะเวลาในการอบแห้งที่สั้นกว่าเดิมเนื่องจากเครื่องอบแห้งพลังงานแสงอาทิตย์ได้รับแหล่งกำเนิดความร้อน 2 ส่วนคือ รับจากแสงอาทิตย์โดยตรง และโดยกระบวนการกักเก็บความร้อนจากพลังงานแสงอาทิตย์และขดลวดความร้อน (Heater) ให้อยู่ในรูปน้ำร้อน
โดยมีอุณหภูมิเฉลี่ยภายในห้องอบแห้งอยู่ที่ 41oC (โดยมีผลิตผลอบแห้งอยู่) และในขณะที่ไม่มีผลิตผลอบแห้งอุณหภูมิอยู่ที่ประมาณ 50oC และผลของการอบแห้งฟักทองโดยใช้เครื่องอบแห้งพลังงานแสงอาทิตย์ร่วมกับพลังงานไฟฟ้า สามารถให้อัตราการอบแห้งฟักทองได้เป็นอย่างดี โดยจากค่าเฉลี่ยความชื้นเริ่มต้นมาตรฐานเปียกและมาตรฐานแห้งเท่ากับ 78 ±1.5 % w.b. และ 374 ±48 % d.b. ตามลำดับ
ซึ่งชั้นอบแห้งที่สร้างขึ้นสามารถลดความชื้นมาตรฐานเปียกและมาตรฐานแห้งของฟักทองโดยเฉลี่ยได้เท่ากับ 9 ±7 % w.b. และ 32.5 ±28 % d.b. ตามลำดับ โดยใช้เวลาในการอบแห้งประมาณ 7 ชั่วโมง ในการอบแห้งเพื่อลดความชื้นมาตรฐานดังกล่าว ซึ่งอยู่ในเกณฑ์มาตรฐานในการเก็บรักษาต้องลดความชื้นให้เหลือความชื้นสุดท้ายให้น้อยกว่า 13 % w.b
