ผลกระทบจากฟ้าผ่าต่อคุณภาพกำลังไฟฟ้า

(The Impact of Lightning on Power Quality)

หากมองด้วยตาเปล่าเมื่อเกิดปรากฏการณ์ฟ้าผ่าขึ้นมา สิ่งที่สามารถสังเกตเห็น นั่นก็คือ ลำแสงกระแสฟ้าผ่าพุ่งลงสู่วัตถุที่มีความสูง (มากที่สุด) หรือลงสู่พื้นดินที่ราบโล่ง ทั้งนี้ทั้งนั้นก็จะขึ้นอยู่กับสภาพแวดล้อมและแฟกเตอร์บังคับเป็นอย่างไร

ผลกระทบจากฟ้าผ่ามิได้จำกัดอยู่แค่ความเสียหายที่เกิดขึ้นกับชีวิตและทรัพย์สินอย่างตรง ๆ เพียงเท่านั้น แต่ผลกระทบจากปรากฏการณ์ฟ้าผ่ายังแพร่วงกว้างไปมากกว่าที่เราสามารถเห็นได้ด้วยตาเปล่า ดังนั้นบทความฉบับนี้จะพุ่งไปสู่การทำความเข้าใจในเรื่องผลกระทบจากปรากฏการณ์ฟ้าผ่าต่อคุณภาพกำลังไฟฟ้าในระบบงาน (ผลกระทบทางอ้อม)

อันตรายของฟ้าผ่าสามารถจำแนกออกมาได้ 2 รูปแบบ ได้แก่ ผลกระทบทางตรง (Direct Lightning) กับผลกระทบทางอ้อม (Indirect Lighting) อันตรายจากฟ้าผ่าในรูปแบบผลกระทบทางตรง นั่นก็คือ ความเสียหาย ความสูญเสียที่เกิดจากกระแสฟ้าผ่าได้ผ่าลงมาอย่างตรง ๆ ส่วนผลกระทบทางอ้อมจากฟ้าผ่า ได้แก่ ไฟกระโชก (Surge) ทรานเซียนต์ และสัญญาณรบกวนทางไฟฟ้า

ในทางปฏิบัติแล้วความเสียหาย ความเสื่อมสภาพ หรือผลการทำงานที่ผิดปกติของส่วนงานอิเล็กทรอนิกส์ความไวสูง ซึ่งทำงานที่ระดับแรงดันไฟฟ้าต่ำ มีความไวในการตอบสนองที่เร็วมาก รองรับพลังงานไฟฟ้าได้ต่ำ ตัวอย่างเช่น IC มีความสามารถในการรองพลังงานไฟฟ้าสูงสุดอยู่ในช่วง 10-3 ถึง 10-7 จูล ล้วนแล้วแต่ได้รับอิทธิพลมาจากผลกระทบทางอ้อมจากฟ้าผ่าเป็นส่วนใหญ่

ปัจจุบันระบบงานได้นำพาเอาเทคโนโลยีอิเล็กทรอนิกส์ความไวสูง เข้ามาเป็นกลไกสำคัญในระบบงาน ดังนั้นการป้องกันผลกระทบจากปรากฏการณ์ฟ้าผ่าต่อคุณภาพกำลังไฟฟ้าในระบบงาน จึงมีความจำเป็นที่จะต้องหยิบยกขึ้นมาพิจารณาและให้ความสำคัญอยู่ในระดับต้น ๆ ของแผนการดำเนินงาน

ปรากฏการณ์ฟ้าผ่า (Lightning Strike)

ปรากฏการณ์ฟ้าผ่าก็คือการถ่ายเทประจุไฟฟ้าจากก้อนเมฆลงสู่พื้นผิวโลก (หรือเป็นไปในทิศทางที่ตรงกันข้าม ซึ่งมีโอกาสเกิดขึ้นน้อยกว่า 1%) สำหรับลักษณะการสะสมประจุไฟฟ้าในก้อนเมฆ โดยส่วนบนของก้อนเมฆจะมีการสะสมประจุไฟฟ้าบวก และฐานล่างของก้อนเมฆจะสะสมประจุไฟฟ้าลบ ดังรูปที่ 1

รูปที่ 1 ลักษณะการสะสมประจุไฟฟ้า

การเพิ่มขึ้นของประจุไฟฟ้าส่งผลให้สนามไฟฟ้า (Electric Field) ระหว่างก้อนเมฆกับพื้นผิวโลกมีความเข้มข้นที่สูงขึ้นตามไปด้วย โดยจะไปสอดรับกับทฤษฎีในเรื่องแม่เหล็กไฟฟ้า (Electromagnetic) นั่นก็คือ จะก่อให้เกิดการสร้างประจุไฟฟ้าตามพื้นผิวดิน หรือผิวของโครงสร้างวัตถุต่าง ๆ ที่อยู่ระหว่างก้อนเมฆกับพื้นผิวโลก

รูปที่ 2 ได้แสดงให้เห็นถึงการเกิดประจุไฟฟ้าตรงบริเวณส่วนยอด (ตรงมุมมากที่สุด) ของตึกสูงหรือเสารับ-ส่งสัญญาณ อันเป็นผลสืบเนื่องมาจากความเข้มข้นของสนามไฟฟ้าที่เกิดขึ้นระหว่างก้อนเมฆกับพื้นผิวโลก

รูปที่ 2 ลักษณะการเกิดประจุไฟฟ้าตามพื้นผิวโลก

เมื่อระดับความเข้มข้นของสนามไฟฟ้าได้เพิ่มสูงขึ้น ซึ่งอยู่ในราว 10kV–30 kV/เมตร จะก่อให้เกิดการไอโอไนเซชั่นในอากาศ ประจุไฟฟ้าจากก้อนเมฆจะถูกถ่ายเทลงมาตามเส้นทางนำลงหรือ Leader (พิจารณารูปที่ 3) ประจุไฟฟ้าที่ถูกถ่ายเทลงมาตามเส้นทางนำลง จะเหนี่ยวนำประจุไฟฟ้าตรงข้ามที่เกิดขึ้นตามพื้นผิวโลกให้เคลื่อนที่ขึ้นไปหา

โดยจะเรียกว่าเส้นทางนำขึ้น หรือ Streamer เมื่อเส้นทางนำขึ้นกับเส้นทางนำลงมากระทบกัน จะก่อให้เกิดการถ่ายเทประจุไฟฟ้าจำนวนมหาศาลจากก้อนเมฆลงสู่พื้นผิวโลกหรือโครงสร้างวัตถุใด ๆ เรียกเส้นทางการถ่ายเทประจุไฟฟ้าดังกล่าวนี้ว่า Return Stroke Current ตามรูปที่ 4

รูปที่ 3 เกิดเส้นทางนำขึ้น

รูปที่ 4 เกิด Return Stroke Current

ผลกระทบทางตรงจากปรากฏการณ์ฟ้าผ่าต่อระบบงาน กล่าวได้ว่า พบเจอได้น้อยมาก เพราะระบบงานแต่ละแห่งจะดำเนินการติดตั้งหัวล่อฟ้า เพื่อกำหนดจุดลงของกระแสฟ้าผ่าอย่างเหมาะสม ด้วยหน้าที่การทำงานของหัวล่อฟ้า   นำไปสู่ความเข้าใจในวงกว้างว่า เป็นแนวทางการป้องกันฟ้าผ่าที่ครอบคลุมผลกระทบทั้งหมดแล้ว ซึ่งความเป็นจริงมิได้เป็นเช่นนั้นเลย เพราะปรากฏการณ์ฟ้าผ่ายังส่งผลกระทบในทางอ้อมอีกหลายรูปแบบ

หากพิจารณาลักษณะภาพรวมของโครงสร้างระบบงาน จะประกอบด้วยสายตัวนำทางไฟฟ้า สัญญาณต่าง ๆ มากมายที่เชื่อมต่อระหว่างส่วนงาน (ตัวอาคาร) และเมื่อพิจารณาไปที่พฤติกรรมของปรากฏการณ์ฟ้าผ่า ซึ่งสามารถแยกพิจารณาได้ 2 ช่วงเวลา ได้แก่ ช่วงก่อนเกิดฟ้าผ่ากับช่วงเวลาเกิดฟ้าผ่า ในช่วงเวลาก่อนเกิดฟ้าผ่า บริเวณระบบงานจะเกิดสนามไฟฟ้าสถิต (Electrostatic Field) สนามไฟฟ้าสถิตจะก่อให้เกิดแรงดันทรานเซียนต์ขึ้นที่สายตัวนำ หรือตามโครงสร้างตัวนำไฟฟ้าต่าง ๆ สำหรับระบบงานที่ตั้งอยู่บนภูเขาสูง

เช่น สถานีโทรทัศน์ หากสนามไฟฟ้าสถิตมีความเข้มข้นสูง (ปัจจัยทางด้านความชื้น) สามารถส่งผลให้เกิดศักย์ไฟฟ้าปรากฏขึ้นที่เสาส่งสัญญาณได้ ซึ่งเป็นอันตรายโดยตรงต่อเจ้าหน้าที่ที่เข้าไปสัมผัสกับโครงสร้างของเสา (เหตุการณ์ดังกล่าวนี้ผู้เขียนได้ประสบเจอมาหนึ่งครั้ง เป็นช่วงเวลาก่อนเกิดฟ้าผ่าตามมาประมาณ 10-15 นาที ทำให้เจ้าหน้าที่ของสถานีถูกศักย์ไฟฟ้าซ๊อตกระเด็นออกไปจากเสาส่ง 1-2 เมตร)

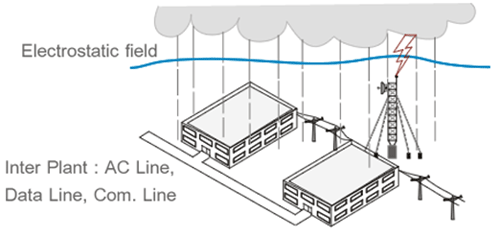

รูปที่ 5 โครงสร้างระบบงานอธิบายผลกระทบในรูปแบบ Atmospheric Transient

เมื่อเกิดฟ้าผ่าขึ้นในระบบงาน ซึ่งไม่มีความจำเป็นจะต้องผ่าลงที่สายตัวนำ ประจุไฟฟ้าที่เกิดขึ้นในระบบงาน จะมีการเดินทางไปตามผิวของสายตัวนำ ประจุไฟฟ้าเหล่านี้มันจะไม่หายไปอย่างทันทีทันใดตามการหายไปของลำแสงฟ้าผ่า    ประจุไฟฟ้าจะเคลื่อนที่ไปตามผิวของสายตัวนำสู่เครื่องมือไฟฟ้า-อิเล็กทรอนิกส์ซึ่งต่ออยู่ที่ปลายสาย และนำไปสู่ความชำรุด ทำงานผิดปกติ เสียหายเกิดขึ้นกับเครื่องมือไฟฟ้า-อิเล็กทรอนิกส์ดังกล่าว

เมื่อกระแสฟ้าผ่ามาสิ้นสุดอยู่ที่พื้นดินหรือตัวระบบกราวด์ พิจารณารูปที่ 6 ณ จุดสิ้นสุดของกระแสฟ้าผ่าจะเป็นจุดที่มีความเข้มข้นของสนามไฟฟ้าสถิตสูงสุด ด้วยอิทธิพลจากความเข้มข้นของสนามไฟฟ้าสถิต ณ จุดสิ้นสุดของกระแสฟ้าผ่า ส่งผลให้เกิดการเคลื่อนที่ของประจุไฟฟ้าตามพื้นผิวดินไปสู่จุดสิ้นสุดของกระแสฟ้าผ่า (หลักการทำงานเข้าใจมีลักษณะเดียวกับการเกิดปรากฏการณ์ฟ้าผ่าจากก้อนเมฆลงสู่พื้นผิวโลก)

การเคลื่อนที่ของประจุไฟฟ้าดังกล่าว หากตัดผ่านสายตัวนำที่ฝั่งอยู่ไต้ดิน จะทำให้เกิดการคับเปิลเป็นแรงดันทรานเซียนต์ ส่งผลให้มีกระแสทรานเซียนต์ไหลอยู่ตามผิวดินเป็นบริเวณโดยรอบ ซึ่งจะเรียกกระแสทรานเซียนต์ดังกล่าวนี้ว่า Earth Current Transient

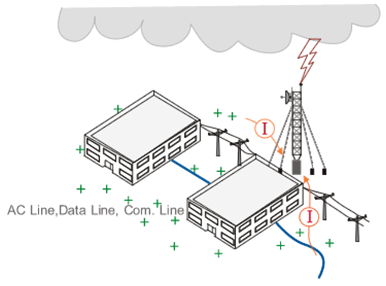

รูปที่ 6 โครงสร้างระบบงานอธิบายผลกระทบในรูปแบบ Earth Current Transient

สาเหตุการแพร่กระจายของคลื่นหรือพัลส์ในลักษณะ Electromagnetic เกิดจากการเคลื่อนที่ของพลังงานจากแหล่งเข้มข้นทางประจุไฟฟ้าหนึ่งไปสู่แหล่งเข้มข้นทางประจุไฟฟ้าอีกแหล่งหนึ่ง กระแสฟ้าผ่าก็เช่นเดียวกัน มันเป็นการเคลื่อนที่ของพลังงานจากก้อนเมฆสู่พื้นดิน หรือระหว่างก้อนเมฆด้วยกันเอง คลื่น Electromagnetic จะแพร่กระจายในทิศทางออกจากเส้นทางของกระแสฟ้าผ่า (Return Stroke Current)

เมื่อคลื่น Electromagnetic เคลื่อนที่ไปตัดกับผิวของตัวนำไฟฟ้า จะเกิดการคับเปิลเป็นแรงดันทรานเซียนต์ (แรงดันไฟกระโชก) ปรากฏขึ้นที่สายตัวนำต่าง ๆ แล้วเกิดเป็นกระแสทรานเซียนต์ (กระแสไฟกระโชก) ไหลไปตามสายตัวนำสู่เครื่องมือไฟฟ้า-อิเล็กทรอนิกส์ที่ต่ออยู่ปลายสายตัวนำให้ได้รับความเสียหาย

 การพิจารณาการแพร่กระจายของคลื่น Electromagnetic สามารถแยกศึกษาได้ 2 ลักษณะ ได้แก่ การแพร่กระจายในลักษณะสนามไฟฟ้า หรือ Electric Field กับลักษณะสนามแม่เหล็ก หรือ Magnetic Field การแพร่กระจายทั้งสองลักษณะสามารถส่งผลกระทบไม่แตกต่างกัน ซึ่งจะเป็นไปตามที่ได้อธิบายผ่านมา

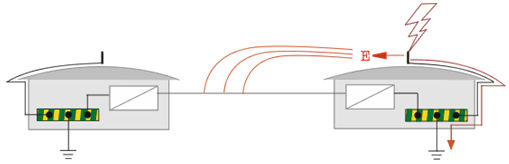

รูปที่ 7 การแพร่กระจายในลักษณะสนามไฟฟ้า

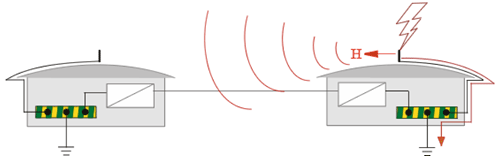

รูปที่ 8 การแพร่กระจายในลักษณะสนามแม่เหล็ก

โดยธรรมชาติของสายตัวนำต่าง ๆ (สายตัวนำลงดินหรือ Down Lead) หรือสิ่งก่อสร้างที่มีโครงสร้างเป็นตัวนำทางไฟฟ้า เช่น โลหะ เป็นต้น (เสารับ-ส่งสัญญาณ) ย่อมมีค่าอันดักแตนซ์อยู่ค่าหนึ่งเสมอ เมื่อกระแสฟ้าผ่าได้ไหลผ่านตัวนำดังกล่าว ย่อมก่อให้เกิดศักย์ไฟฟ้าชั่วขณะปรากฏขึ้นที่ตัวนำนั้น ๆ

ตัวอย่างที่ 1 หากนำสายตัวนำไฟฟ้าแบบ THW ขนาด 35 sq.mm. มาทำหน้าที่เป็นสายตัวนำลงดินหรือ Down Lead ซึ่งสายตัวนำเส้นนี้จะมีค่าอินดักแตนซ์ประมาณ 1.6 µH/เมตร มีค่าความต้านทานประมาณ 0.005 โอห์ม/เมตร หากกำหนดให้กระแสฟ้าผ่ามีค่าขนาดเท่ากับ 18 kA และมีค่า Rise Time เท่ากับ 1 µS สามารถคำนวณหาค่า Building Potential Rise ได้ดังนี้

 หากใช้สายตัวนำลงดินมีความยาวรวมเท่ากับ 60 เมตร ก็จะทำให้ทราบค่า Building Potential Rise ดังนี้

ตัวอย่างที่ 2 โครงสร้างของเสารับ-ส่งสัญญาณเป็นอีกจุดหนึ่งที่เกิดค่า Building Potential Rise ที่สูงมาก   พิจารณารูปที่ 9 ซึ่งเป็นตัวอย่างระบบงานสื่อสารอย่างง่าย โดยจะอาศัยโครงสร้างเสาเป็นตัวนำกระแสฟ้าผ่าลงดิน หรือ เสาเป็น Down Lead และมีการเชื่อมต่อส่วนชีลด์ของสายสัญญาณเข้ากับโครงสร้างของเสา ค่าอินดักแตนซ์ของเสาประมาณ 27 µH (อ้างอิงลำดับที่ 1) และหากกำหนดให้กระแสฟ้าผ่ามีค่า 18 kA ส่วนค่า Rise Time เท่ากับ 2 µS จะสามารถคำนวณหาค่า Building Potential Rise ปรากฏที่เสารับ-ส่งสัญญาณต้นนี้ คือ

ค่าศักย์ไฟฟ้าที่ปรากฏอยู่ที่เสารับ-ส่งสัญญาณ จะถูกหารค่าลง (Divider Voltage) ตามลักษณะการต่อ (Wiring) ของสายสัญญาณ ทำให้ปรากฏศักย์ไฟฟ้าชั่วขณะค่าหนึ่งตกคร่อมระหว่าง Bulkhead กับระบบกราวด์ ศักย์ไฟฟ้าดังกล่าว ( 7.3 kV) สามารถอินดิวซ์เข้าสู่เครื่องรับ-ส่งสัญญาณที่ต่ออยู่ตรงปลายทางของสายสัญญาณ

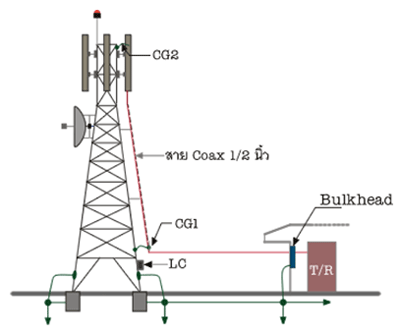

รูปที่ 9 โครงสร้างระบบงานสื่อสาร

จากสองตัวอย่างที่นำเสนอเพื่อความเข้าใจต่อความหมายของ Building Potential Rise โดยจะประจักษ์ว่าไม่มีหนทาง (ปัจจุบัน) ใดที่จะระงับมิให้เกิดค่า Building Potential Rise ขึ้นตามสายตัวนำหรือโครงสร้างตัวนำได้เลย อีกทั้งยังส่งผลให้เกิดอันตรายกับผู้ปฏิบัติงานที่เข้าไปสัมผัสกับโครงสร้างตัวนำในช่วงเวลาที่มีกระแสฟ้าผ่าไหลผ่าน (แรงดันสัมผัส) หรือยืนอยู่ในบริเวณใกล้ ๆ

ระบบกราวด์คือจุดสิ้นสุดของกระแสฟ้าผ่า เป็นเรื่องยากที่จะทำให้ค่าความต้านทานของระบบกราวด์มีค่าเป็นศูนย์ตามทฤษฎีได้ เมื่อกระแสฟ้าผ่าได้ไหลลงสู่ระบบกราวด์ จะก่อให้เกิดศักย์ไฟฟ้าค่าหนึ่งปรากฏขึ้นที่ระบบกราวด์ โดยมีค่าเท่ากับผลคูณระหว่างค่าความต้านทานของระบบกราวด์ (หรือค่าอิมพีแดนซ์ แต่เพื่อความง่ายในการวิเคราะห์จึงใช้ค่าความต้านทานแทน) กับค่ากระแสฟ้าผ่า

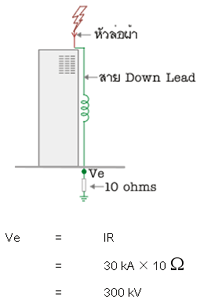

รูปที่ 10 ค่า Earth Potential Rise (กำหนดกระแสฟ้าผ่ามีค่าเท่ากับ 30 kA)

ทางออกสู่การลดลงของค่า Earth Potential Rise คือการทำให้ระบบกราวด์มีค่าความต้านทานที่ลดลงเข้าสู่ศูนย์ให้มากที่สุด ถึงแม้ว่าค่า Earth Potential Rise จะมีค่าที่สูงและเกิดความรู้สึกน่ากลัว แต่มันจะไม่สร้างความเสียหายให้กับระบบงานแต่ประการใด หากระบบกราวด์ในระบบงานเกิดศักย์ไฟฟ้าที่ระบบกราวด์แต่ละจุดมีค่าเท่ากัน (Equipotential)

 มุมมองอีกเรื่องหนึ่งที่เกิดจากการแพร่กระจายของกระแสฟ้าผ่าตามผิวดิน โดยปกติแล้วหากยึดจุดกราวด์ (Ground Point) เป็นศูนย์กลาง ค่าความต้านทานรอบ ๆ จุดกราวด์ซึ่งจะมีระยะห่างออกไปเป็นวงชั้นหรือ Earth Shell ค่าความต้านทานแต่ละวงชั้นที่ห่างออกไปจากจุดกราวด์จะมีค่าที่ลดลง ประเด็นปัญหาก็จะอยู่ที่ศักย์ไฟฟ้าที่ปรากฏตามผิวดินจะมีค่าไม่เท่ากัน ซึ่งจะเป็นอันตรายโดยตรงต่อมนุษย์หรือสัตว์ ตลอดถึงตัวระบบงานเอง เรียกปัญหานี้ว่า แรงดันช่วงก้าวหรือ Step Voltage

การป้องกันฟ้าผ่าไม่ให้สร้างความเสียหายต่อระบบงานหรือลดระดับความเสียหายให้น้อยที่สุด สามารถแบ่งออกได้ 7 มาตรการอย่างกว้าง ๆ ด้วยกัน

มาตรการที่ 1 กำหนดจุดการลงของฟ้าผ่าตามที่กำหนด ซึ่งหมายถึงการติดตั้งหัวล่อฟ้านั่นเอง
มาตรการที่ 2 ติดตั้งเส้นทางนำกระแสฟ้าผ่าลงสู่ระบบกราวด์อย่างปลอดภัย หรือหมายถึงการติดตั้งสาย Down Lead
มาตรการที่ 3 ติดตั้ง ปรับปรุง ระบบกราวนด์ให้มีค่าความต้านทานต่ำที่สุด เพื่อลดค่า Earth Potential Rise ตลอดถึงการระบายกระแสฟ้าผ่าได้อย่างรวดเร็ว

มาตรการที่ 4 ดำเนินการทำให้เกิดศักย์ไฟฟ้ากราวนด์เป็นสมดุล (Equipotential) ขึ้นที่ระบบกราวด์ เพื่อป้องกันมิให้อิทธิพลจากค่า Earth Potential Rise ก่อให้เกิดปัญหาในเรื่อง Earth Loop หรือ Ground Loop ขึ้นระหว่างส่วนงานต่าง ๆ ในระบบงาน (สำหรับระบบงานที่ต้องใช้ไฟฟ้าแรงสูง ขอแนะนำให้ติดตั้งกราวด์ MAT)

มาตรการที่ 5 ป้องกันแรงดันทรานเซียนต์หรือไฟกระโชกทางด้านสายจ่ายกำลังไฟฟ้า การพิจารณาป้องกันไฟกระโชกทางด้านสายจ่ายกำลังไฟฟ้า มิได้หมายความถึงเพียงจุดเข้าของสายจากตัวหม้อแปลงไฟฟ้าสู่ตัวอาคาร แต่หมายถึงทุกเส้นทางของการเข้าสู่ตัวระบบงานของสายจ่ายกำลังไฟฟ้า (สายจ่ายไฟเลี้ยงแสงสว่างบนเสารับ-ส่งสัญญาณมักจะถูกมองข้ามอยู่เสมอ … โปรดระวังจุดนี้ด้วย)

มาตรการที่ 6 ป้องกันแรงดันทรานเซียนต์หรือไฟกระโชกทางด้านสายสัญญาณต่าง ๆ ให้ครบทุกเส้นทาง เช่น สายโทรศัพท์ สายสัญญาณของระบบสกาดา สายสัญญาณควบคุมระหว่าง PLC กับเครื่องจักร เป็นต้น การพิจารณาป้องกันจะต้องป้องกัน ณ จุดปลายสายสัญญาณทั้งทางด้านต้นทางและปลายทาง

มาตรการที่ 7 ดำเนินการชีลด์ส่วนงานอิเล็กทรอนิกส์ความไวสูง รวมไปถึงสายตัวนำสัญญาณต่าง ๆ เพื่อป้องกันปัญหาในเรื่องการคับเปิลของคลื่น Electromagnetic

ผลกระทบทางอ้อมของฟ้าผ่าซึ่งถือว่าก่อให้เกิดความเสียหายต่อระบบงานอิเล็กทรอนิกส์ความไวสูงมากที่สุด   นั่นก็คือ การแพร่กระจายของคลื่น Electromagnetic โดยจะก่อให้เกิดเป็นแรงดันทรานเซียนต์ขึ้นที่สายตัวนำต่าง ๆ ทำให้กระแสทรานเซียนต์ไหลไปสู่เครื่องมือทางไฟฟ้า-อิเล็กทรอนิกส์ความไวสูงให้ได้รับความเสียหาย อิทธิพลของการแพร่ของคลื่น Electromagnetic มีรัศมีกว้างเป็นกิโลเมตรนับจากจุดที่เกิดฟ้าผ่า ดังนั้นจึงต้องให้ความสำคัญในเรื่องนี้มาเป็นลำดับต้น ๆ
