บริษัท เอบีบี จำกัด

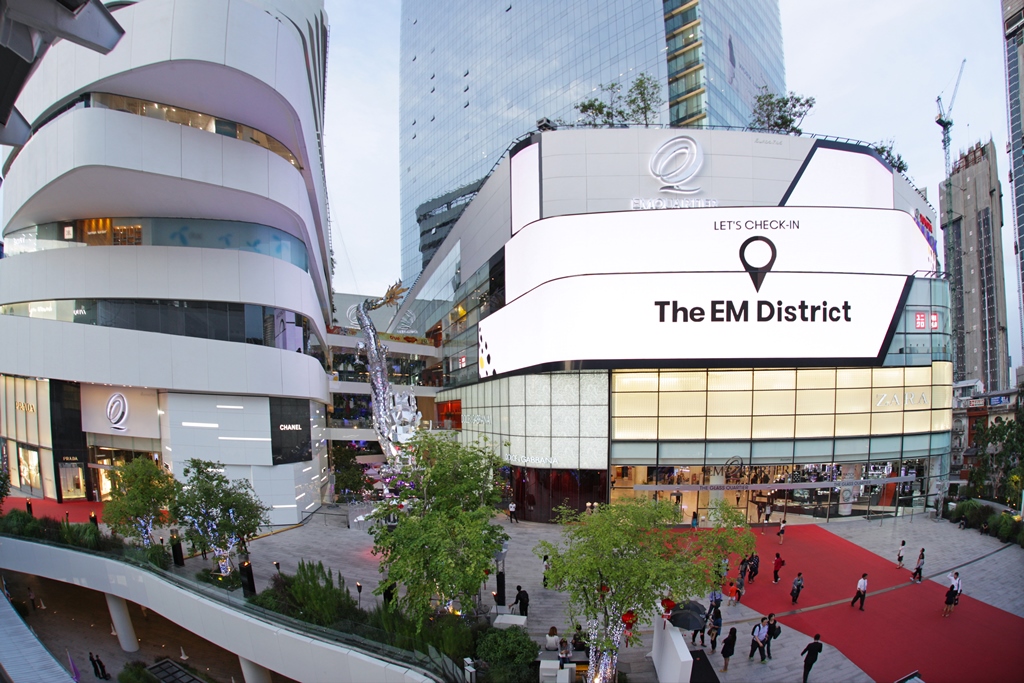

The EmQuartier ห้างสรรพสินค้าหรูในเครือ THE MALL GROUP ซึ่งเป็นแหล่งรวมความสะดวกสบายในย่านใจกลางเมือง บนถนนสุขุมวิท โดยแบ่งเป็น 3 อาคาร คือ อาคารเฮลิกส์ควอเทียร์ อาคารกลาสควอเทียร์และอาคารวอเตอร์ฟอลควอเทียร์ ตั้งอยู่บนพื้นที่ 650,000 ตารางเมตร ที่เน้นการตกแต่งในแต่ละชั้นด้วยความคิดสร้างสรรค์สไตล์โมเดิร์น นอกจากนี้ยังมี Hall ขนาดใหญ่รองรับการจัดงานแสดงงานศิลปะ อีเว้นท์และเพิ่มแนวคิดในการเติมพื้นที่สีเขียว Quartier Water Garden เพื่อเป็นสวนสวรรค์แห่งใหม่ของคนกรุงเทพฯ พร้อมด้วยการเนรมิตน้ำตกสวยตระการตา ที่มีความสูงกว่า 40 เมตรแห่งแรกในเอเชียมาไว้ภายในห้างสรรพสินค้า





          ซึ่งการควบคุมและจัดการพลังงานไฟฟ้าอย่างมีประสิทธิภาพ ถือเป็นส่วนสำคัญในการขับเคลื่อนห้างสรรพสินค้าขนาดใหญ่ทั้งในด้านของแสงสว่างที่มีความจำเป็นในทุกพื้นที่การใช้สอย การควบคุมอุณหภูมิภายในบริเวณตัวอาคารให้มีความเหมาะสม ถึงแม้ว่าสภาพอากาศภายนอกจะมีการเปลี่ยนแปลงอยู่ตลอดเวลาก็ตาม รวมถึงการส่งผ่านพลังงานไฟฟ้าจากแหล่งจ่ายไฟไปยังอุปกรณ์ไฟฟ้าอื่น ๆ ภายในห้างสรรพสินค้าก็ล้วนต้องอาศัยอุปกรณ์ที่มีความเสถียร มีความแม่นยำและมีความปลอดภัยสูง เพื่อให้เกิดการใช้พลังงานได้อย่างคุ้มค่าและมีประสิทธิภาพสูงสุด ซึ่งในความเป็นจริงระบบการจัดการด้านพลังงานในอดีตนั้น ค่อนข้างจะมีรายละเอียดปลีกย่อยที่ยุ่งยากและมีความสลับซับซ้อน อีกทั้งยังมีค่าใช่จ่ายในการลงทุนเพื่อวางระบบที่สูงอีกด้วย แต่ในปัจจุบันความก้าวหน้าทางเทคโนโลยีได้รับการพัฒนาไปอย่างมาก ทำให้เราสามารถบริหารจัดการพลังงานไฟฟ้าได้ด้วยอุปกรณ์ที่มีประสิทธิภาพเพียงระบบเดียวเท่านั้น

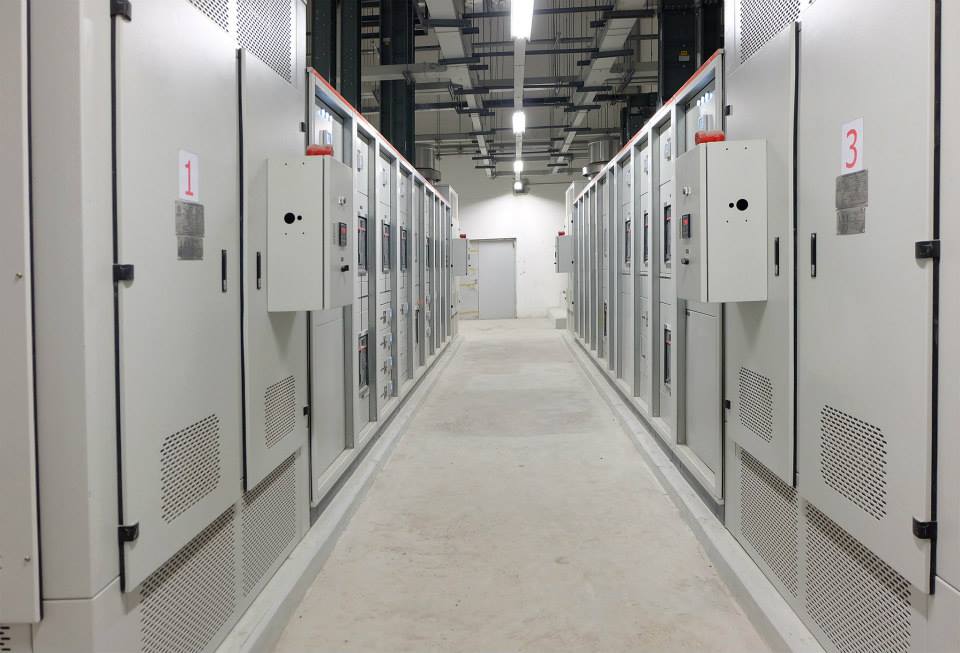

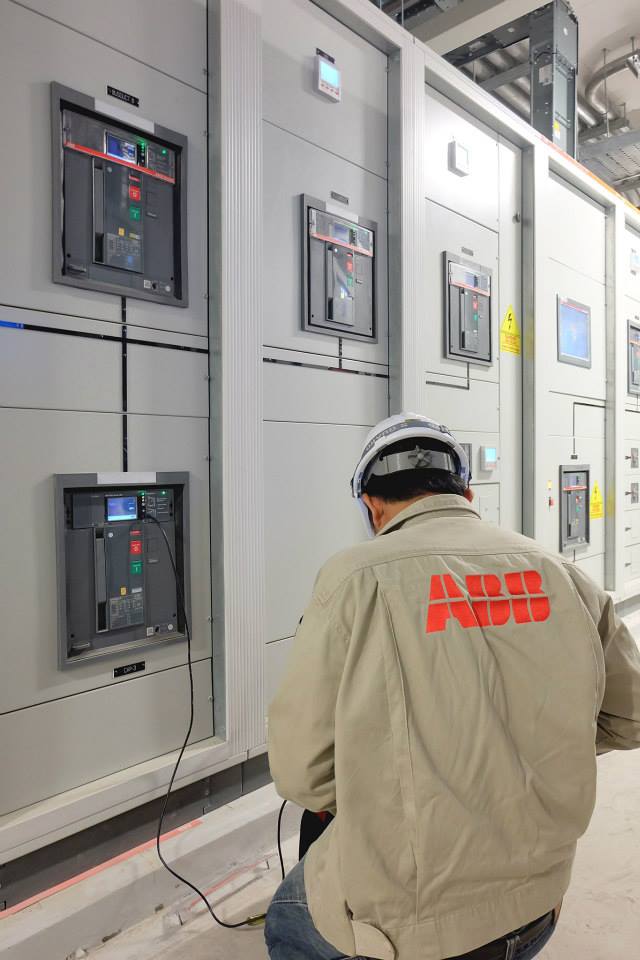

          เอบีบี ผู้นำเทคโนโลยีด้านไฟฟ้ากำลังและเทคโนโลยีอัตโนมัติ  ได้รับความไว้วางใจในการติดตั้งอุปกรณ์ป้องกันไฟฟ้าเซอร์กิตเบรกเกอร์ รุ่น SACE Emax2 ภายในห้างสรรพสินค้าและอาคารสำนักงาน The EmQuartier ห้างสรรพสินค้าในเครือ The Mall Group เป็นครั้งแรกในกรุงเทพฯ และยังเป็นครั้งแรกในโลก ที่มีระบบเชื่อมต่อเบรกเกอร์เข้ากับแผงควบคุมศูนย์กลาง (Ekip Control Panel) เพื่อการบริหารจัดการพลังงานภายในห้างสรรพสินค้าให้เกิดความคุ้มค่าและมีประสิทธิภาพสูงสุด









SACE Emax2 ตอบโจทย์ด้านการบริหารจัดการพลังงานภายในห้างสรรพสินค้าขนาดใหญ่



          SACE Emax2 เป็นเซอร์กิตเบรกเกอร์โฉมใหม่ของเอบีบี ที่มาพร้อมกับฟังก์ชั่นในการใช้งานที่ง่าย ไม่ว่าจะเป็นรูปลักษณ์ภายนอก ที่มีสัญลักษณ์แสดงสถานะเบรกเกอร์ ON/OFF หรือสถานะ Tripped ที่ชัดเจน ด้วยกลไกโครงสร้างที่คงทน มีขนาดกะทัดรัดและสามารถติดตั้งอุปกรณ์เสริมเพิ่มเติม เพื่อทำฟังก์ชั่น Monitoring และ Remote Controlling ได้อย่างลงตัวโดยมีระบบสื่อสารที่หลากหลาย ไม่ว่าจะเป็น ModbusRS485, Modbus TCP/IP, Profibus DP, EtherNet IP, IEC61850 เป็นต้น นอกจากนี้ยังมีหน่วยควบคุมการสูญเสียพลังงาน ที่เรียกว่า Ekip Power Controller Module ซึ่งเป็นตัวช่วยควบคุมพลังงานในระบบ โดยสามารถตั้งค่าความต้องการพลังงานไฟฟ้า (Demand Charge) ให้อยู่ในเกณฑ์ที่กำหนดไว้ ทำให้ช่วยควบคุมค่าใช้จ่ายและสามารถควบคุมปริมาณไฟฟ้าให้เกิดความคุ้มค่าสูงสุดได้อีกด้วย





Efficiency and Performance



          SACE Emax2 มีให้เลือก 4 ขนาด ประกอบด้วย E1.2, E2.2, E4.2 และ E6.2 ครอบคลุมพิกัดกระแสได้กว้างถึง 6,300 A มีให้เลือกใช้งานทั้งแบบ Fixed และ Draw Out จำนวน 3 และ 4 โพล โดยในแบบ 4 โพลนี้จะมาพร้อมกับ Full Size Neutral Current Sensor และยังมีขนาดลดลงจากเบรกเกอร์รุ่นเดิม (New Emax) แต่ยังสามารถคงทนกระแสลัดวงจรได้สูงถึง 200 kA นอกจากนี้เบรกเกอร์ยังมีความสูงและความลึกเท่ากันในทุกขนาดอีกด้วย ซึ่งในรุ่น E2.2-E6.2 มีการปรับขนาดลดลง ส่งผลให้ประหยัดต้นทุนลงในการใช้วัสดุทำตู้สวิตช์ไฟฟ้า แต่ยังคงประสิทธิภาพที่มากกว่าเดิม



          Ekip Protection Trip Unit หน่วยประมวลผลอัจฉริยะของเบรกเกอร์รุ่นใหม่นี้ มีให้เลือกถึง 3 แบบคือ รุ่น Ekip Dip, Ekip Touch และ Ekip Hi-Touch ทำให้สามารถเลือกใช้งานได้หลากหลายตามความเหมาะสม นอกจากนี้ยังมีขนาดที่เล็กกะทัดรัดและเท่ากันในทุกรุ่น ซึ่งทำให้สามารถเพิ่มประสิทธิภาพและฟังก์ชันเสริมในการวัดค่าไฟฟ้าและการป้องกันของเบรกเกอร์ได้อย่างง่ายดาย โดยการสลับเปลี่ยนหน่วยประมวลผล จากรุ่น Ekip Dip ไปเป็นรุ่นพิเศษอย่าง Ekip Touch และ Ekip Hi-Touch เป็นต้น โดยใน 2 รุ่นนี้ถือได้ว่าเป็นหน่วยประมวลผลเบรกเกอร์ที่ล้ำสมัยที่สุด เนื่องจากมีหน้าจอแสดงผลแบบสี ใช้ระบบสัมผัสในการปรับตั้งค่า และยังสามารถรองรับได้หลากหลายภาษา รวมทั้งภาษาไทยด้วย

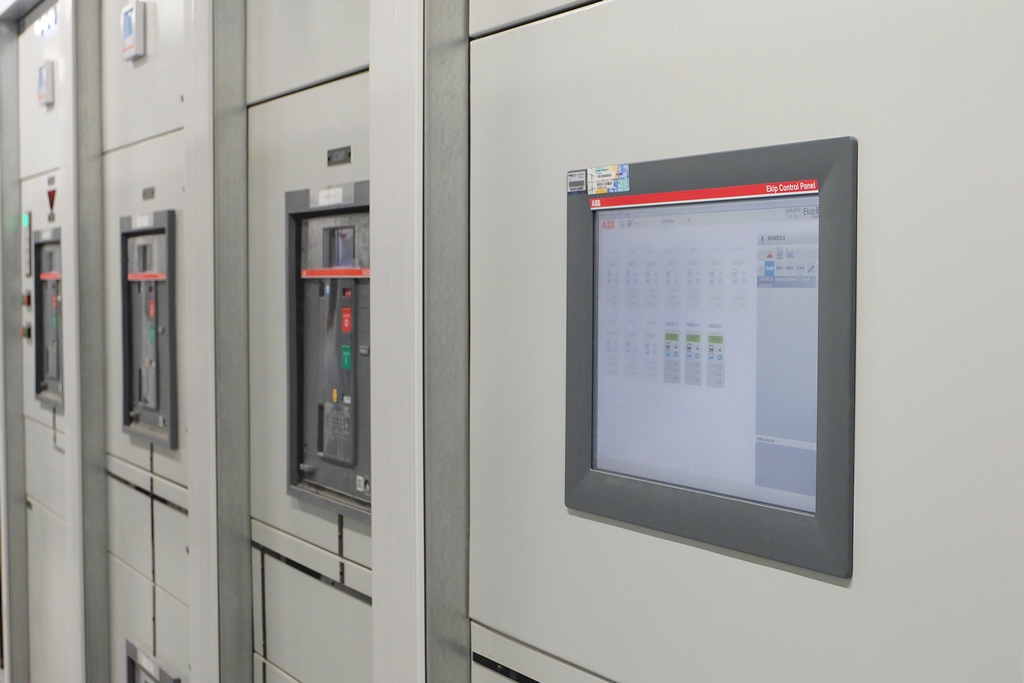

          Ekip Control Panel แผงควบคุมศูนย์กลางที่สามารถเชื่อมต่อเบรกเกอร์ได้สูงสุดถึง 30 ตัว ทั้งในรุ่น ACBs, MCCBs ซึ่งที่แผงควบคุมศูนย์กลางนี้มาพร้อมกับช่องต่อสาย 2 ระบบ คือ 1.RJ45 EtherNet เพื่อการเชื่อมต่อเข้ากับ Module เสริม Ekip Link ของ ACBs รุ่น SACE Emax2 และ 2.ช่องสำหรับต่อ RS485 อีก 1 ช่อง สำหรับระบบ Modbus RTU เพื่อเชื่อมต่อ ACBs รุ่น New Emax และ MCCBs อย่างรุ่น Tmax และ Tmax XT นอกจากนี้ยังมีช่องสำหรับเสียบ USB ให้อีกถึง 4 ช่อง เพื่อใช้สำหรับการดาวน์โหลดข้อมูลของเบรกเกอร์ โดยอาศัยซอฟต์แวร์สำเร็จรูป อย่าง Ekip View ของเอบีบีที่มีมาให้พร้อมใช้งานภายในตัวแผงควบคุมศูนย์กลางซึ่งซอฟต์แวร์ Ekip View ก็มีความสามารถที่หลากหลายไม่ว่าจะเป็นการแสดงสถานะ ON/OFF หรือ Tripped การแสดงค่าพารามิเตอร์ทางไฟฟ้า เช่น กระแส แรงดัน กำลังใช้งาน ค่าตัวประกอบกำลัง ช่วงที่กระแสและแรงดันสูงสุดและต่ำสุด ตารางการซ่อมบำรุงเบรกเกอร์ เป็นต้น ที่สำคัญยังสามารถเก็บประวัติการทริปของเบรกเกอร์แต่ละตัวเมื่อเกิดความผิดปกติของไฟฟ้าในระบบขึ้น ซึ่งจะเป็นตัวช่วยในการวิเคราะห์คุณภาพไฟฟ้าและนำไปแก้ไขปรับปรุงระบบให้มีเสถียรภาพได้อย่างสูงสุด นอกจากนี้ผู้ใช้งานสามารถทำความเข้าใจและใช้งานแผงควบคุมศูนย์กลางนี้ได้อย่างง่ายดายผ่านทางหน้าจอแสดงผลแบบสี ระบบ Touch Screen และผู้ใช้งานยังสามารถวาดแบบหน้าตู้ได้อย่างง่ายดายเพื่อแสดงเบรกเกอร์แต่ละตัวได้อย่างชัดเจนตามแบบตู้ไฟฟ้านั้น ๆ อีกด้วย



          Connectivity Modules เบรกเกอร์ SACE Emax2 ได้พัฒนา Ekip Com Module ขึ้นมาเพื่อให้เบรกเกอร์สามารถสื่อสารกับระบบปฏิบัติการติดตามและควบคุม อย่างเช่น ระบบ DCS, SCADA หรืออื่น ๆ และสามารถรองรับได้หลากหลายโปรโตคอล ไม่ว่าจะเป็น Modbus RTU, Modbus TCP, Profibus-DP, Profinet, EtherNet/IP, DeviceNet และ IEC61850 เป็นต้น นอกจากนี้ยังสามารถเพิ่ม Reliability ของระบบสื่อสารได้ โดยติดตั้ง Ekip Com Redundant Module เพิ่มเข้ามาเพื่อใช้เป็นโมดูลสำรองของระบบ



          Ekip Power Controller เป็นอุปกรณ์เสริมสำหรับ Protection Unit รุ่น Ekip Touch และ Ekip Hi-Touch ซึ่งถือเป็นอีกหนึ่งเทคโนโลยีล้ำสมัยที่ช่วยให้สามารถบริหารจัดการพลังงานในระบบได้อย่างมีประสิทธิภาพและสามารถตั้งค่าความต้องการพลังงานไฟฟ้า (Demand Charge) จากเบรกเกอร์ โดยคำนวณการใช้ไฟฟ้าเฉลี่ยทุก ๆ 15 นาที เป็นการคำนวณตามมาตรฐานไฟฟ้าเพื่อควบคุมปริมาณไฟฟ้า ซึ่ง Ekip Power Controller จะทำหน้าที่ควบคุมโหลดที่ไม่จำเป็นในการใช้งานออกอีกทั้งยังสามารถตั้งค่า Priority Load เพื่อเลือกการควบคุมโหลดตามความสำคัญได้ ทำให้ช่วยประหยัดค่าใช้จ่ายและสามารถควบคุมปริมาณการใช้ไฟฟ้าให้เกิดประสิทธิภาพได้อย่างสูงสุด



          Direct Communication เบรกเกอร์ SACE Emax2 ทุกรุ่น สามารถรองรับการเชื่อมต่ออุปกรณ์เสริม Ekip Bluetooth Port เพื่อช่วยให้ผู้ใช้งานสามารถดูค่าพารามิเตอร์ หรือเปลี่ยนแปลงการตั้งค่าของเบรกเกอร์ได้อย่างง่ายดายโดยใช้การดึงข้อมูลผ่านทาง Ekip Bluetooth เพื่อเชื่อมต่อเข้ากับคอมพิวเตอร์ หรือสมาร์ทโฟนระบบ iOS หรือ Android ได้อย่างสะดวก



          Ekip GPRS-M นับเป็นอีกหนึ่งเทคโนโลยีที่เข้ามาช่วยอำนวยความสะดวกในการติดตามสถานะและเหตุการณ์ของเบรกเกอร์แต่ละตัว พร้อมทั้งสามารถระบุฟังก์ชั่นการทริป และแสดงวันเวลาการทริปได้อย่างแม่นยำและรวดเร็ว จากการส่งข้อมูลทาง SMS หรือ E-mail ให้กับผู้ดูแลระบบในขณะนั้น ซึ่งเราสามารถจัดกลุ่มผู้รับข้อความตามช่วงเวลาในการดูแลระบบได้อีกด้วย



          ด้วยประสิทธิภาพดังกล่าว SACE Emax2 จึงได้รับความไว้วางใจให้ติดตั้งภายในห้างสรรพสินค้า ในเครือ The Mall Group อย่าง The EmQuartier ทั้ง 3 อาคาร เพื่อให้สามารถควบคุมและติดตามการใช้พลังงานไฟฟ้าให้เกิดความคุ้มค่าและมีความปลอดภัยอย่างสูงสุด และด้วยเทคโนโลยีหนึ่งเดียวของเอบีบี ทำให้การบริหารจัดการพลังงานเต็มไปด้วยประสิทธิภาพและง่ายดาย สามารถตอบโจทย์ของห้างสรรพสินค้าขนาดใหญ่ได้อย่างลงตัว เอบีบีไม่เพียงได้รับความไว้วางใจจากภายในประเทศ แต่ยังได้รับเลือกให้เป็นผู้บริการจัดการจ่ายกระแสไฟฟ้าในอีกหลายประเทศ ซึ่งถือเป็นการการันตีความมั่นใจในมาตรฐานสากล จนเป็นที่ไว้วางใจจากองค์กรต่าง ๆ ทั่วโลก
