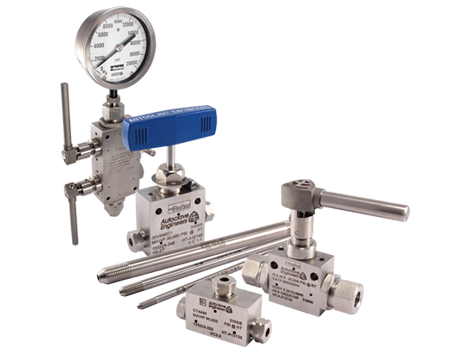

Parker Autoclave Engineers เป็นผลิตภัณฑ์ที่ออกแบบมาสำหรับการใช้งานแรงดันสูง (High Pressure) จนถึงแรงดันสูงพิเศษ (Ultra-High Pressure) รวมไปถึงวาล์ว ท่อแรงดัน อุปกรณ์ต่อพ่วงต่าง ๆ สามารถใช้ได้ทั้งอุตสาหรรมทั่วไป ไปจนถึงใช้ในเครื่องปฏิกรณ์นิวเคลียร์ วิจัยเรือและอากาศที่ขับเคลื่อนด้วยปั๊มของเหลว
ปาร์กเกอร์ Autoclave engineers ก่อตั้งโดย Fred Gasche ในปี 1945 เพื่อตอบสนองการใช้งานอุปกรณ์ในงานแรงดันสูง อุณหภูมิสูงได้ Autoclave ได้สร้างและผลิตอุปกรณ์ ออกแบบภาชนะรับความดันด้วยเทคโนโลยี ผลิตภัณฑ์จาก Autoclave Engineersได้ทำให้การพัฒนาผ่านความมุ่งมั่นที่จะสร้างสรรค์นวัตกรรมอย่างต่อเนื่องจากทีมงานที่ความเชี่ยวชาญ

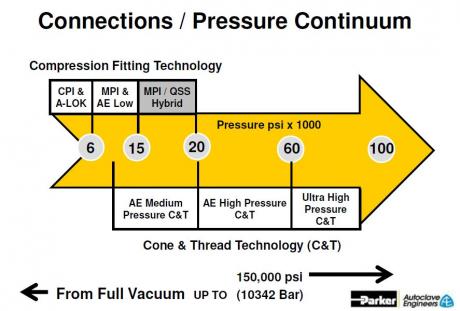

ตั้งแต่ปี 1945 ด้วยประสบการณ์ที่มีมามากกว่า 50 ปี ทำให้ Parker Autoclave Engineers ได้กลายเป็นผู้เชี่ยวชาญในการออกแบบ และผลิตอุปกรณ์ ท่อ ข้อต่อ วาล์ว และอุปกรณ์รองรับแรงดันทั้งในทุกช่วงแรงดัน ตั้งแต่แรงดันต่ำไปจนถึงแรงดันสูง ที่ได้รับการยอมรับทั่วโลก Parker Autoclave ออกแบบผลิตภัณฑ์ที่ให้ความปลอดภัย และมีความน่าเชื่อถือในการใช้งานภายใต้สภาวะการใช้งานที่แรงดันและอุณหภูมิสูง ในปัจจุบัน Parker Autoclave ได้ขยายความสามารถในการผลิตสินค้าและผลิตภัณฑ์เพื่อรองรับแรงดันในช่วงสูญญากาศจนถึงแรงดัน 10,000 PSI, 20,000 PSI, 60,000 PSI และ 150,000 PSI ตอบสนองความต้องการของผู้ใช้งานทั้งในกลุ่มอุตสาหกรรมน้ำมัน, สำรวจและขุดเจาะ, เคมีภัณฑ์, กลุ่มปิโตรเคมี, water blast, waterjet, รวมไปถึงงานทดสอบต่างๆ
กลุ่มผลิตภัณฑ์
|
|
ระบบข้อต่อ และระบบท่อ (Fittings & Tubing)

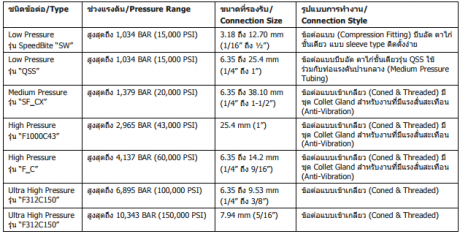

Parker Autoclave Engineers ได้ศึกษาและออกแบบระบบการทำงานของข้อต่อเพื่อให้ได้อุปกรณ์ที่ปลอดภัย และเหมาะสมการใช้งานที่หลากหลาย โดยสามารถแบ่งรุ่นของข้อต่อตามช่วงของแรงดัน และลักษณะการทำงานได้ดังนี้
ข้อต่อ Low Pressure 15,000 PSI: SpeedBite
- ข้อต่อ Ermeto Connection คิดค้นโดย Autoclave Engineers ในปี 1950 ภายใต้ชื่อทางการค้าว่า “Weatherhead Co.”
- รองรับแรงดันได้ถึง 15,000 PSI (1,034 BAR)
- ช่วงอุณหภูมิการทำงานตั้งแต่ -100F (-73C) ถึง 650 F (343C)
- ใช้กับท่อที่มีเส้นรอบวงขนาด (O.D.) 1/16”, 1/8”, ¼”, 3/8” และ ½”
- เป็นข้อต่อแบบตาไก่ชั้นเดียว สวมเข้ากับท่อ และใช้แรงบีบอัดในการจับยึด สามารถถอดและติดตั้งใหม่ได้ (Re make-up) การติดตั้งไม่จำเป็นต้องใช้อุปกรณ์ติดตั้งพิเศษ
ตัวอย่างรหัสของอุปกรณ์ เช่น SW250
S : SpeedBite
W : Weatherhead
250 : ¼” Size
ข้อต่อ Low Pressure 15,000 PSI : QSS
แสดงลักษณะ QS Series
ตัวอย่างรหัสของอุปกรณ์ เช่น QS250
QS : Quick Set
250 : ¼” Size
ข้อต่อแรงดันสูง แบบสวมเกลียว Coned & Threaded

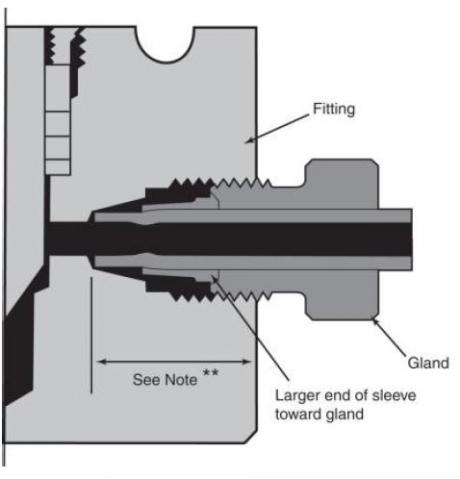

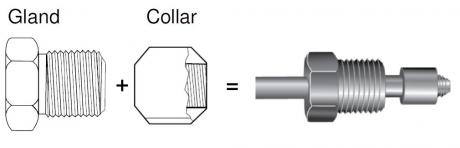

ส่วนประกอบของข้อต่อแบบ Coned and Threaded

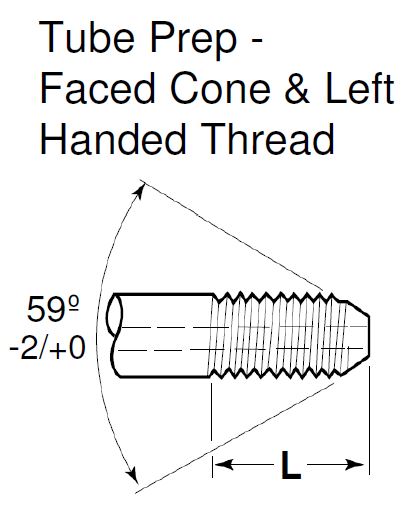

สำหรับข้อต่อที่ใช้กับงานแรงดันสูงนั้น จำเป็นต้องมีการเตรียมชุดข้อต่อให้เป็นแบบ Faced Seal

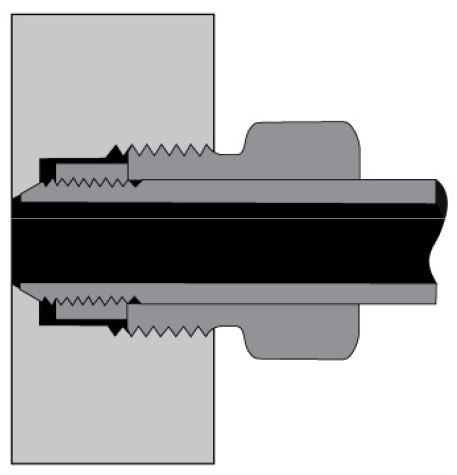

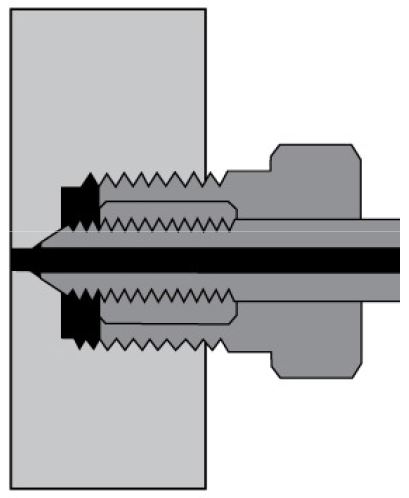

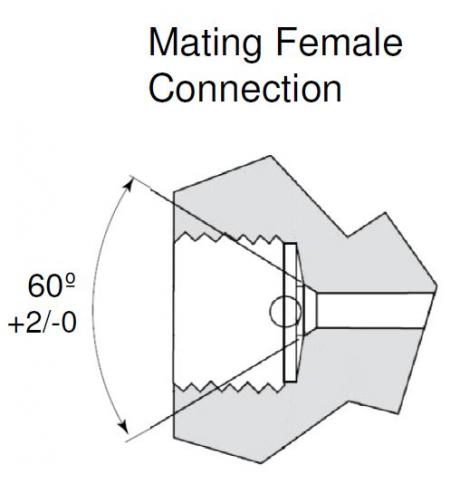

ลักษณะการซีลของ Coned & Threaded
การออกแบบให้มุมเอียงของท่อต่างกัน 1 องศา กับบ่าของข้อต่อทำให้เกิดจุดซีลขึ้นตามรูปด้านล่าง

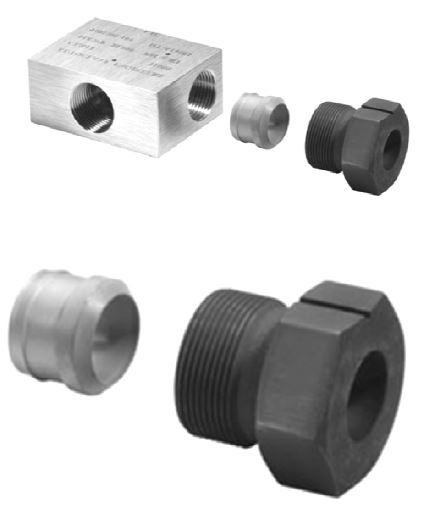

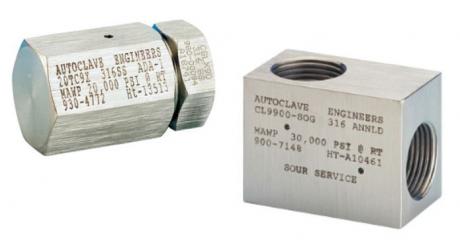

ตัวอย่างอุปกรณ์
ข้อควรระวังในการทำ Coned & Threaded
Medium Pressure 20,000 PSI : รุ่น SF__CX
ตัวอย่างรหัสของอุปกรณ์ เช่น SF250CX
S : Slimline F : Female 250 : ¼”
C : Cone X : Medium Pressure
High Pressure 60,000 PSI: รุ่น F__C
ตัวอย่างรหัสของอุปกรณ์ เช่น F250C
F : Female 250 : ¼”
C : Cone
Ultra High Pressure 100,000 – 150,000 PSI

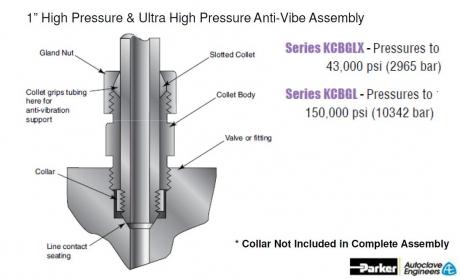

Anti-Vibration Collet Gland
Parker Autoclave Engineers ได้ออกแบบชุดข้อต่อที่รองรับการใช้งานที่มีการรับแรงจากทางด้านข้าง (Side-Load) หรืองานที่มีแรงสั่นสะเทือน ด้วยการใช้งานชุด Anti-Vibration Collet Grand ซึ่งจะช่วยยืดอายุการใช้งานให้ยาวนานยิ่งขึ้น

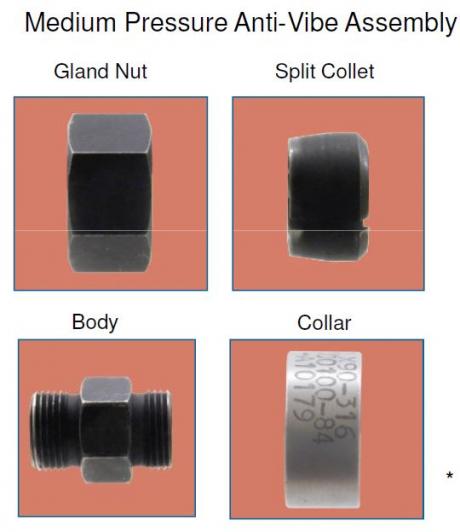

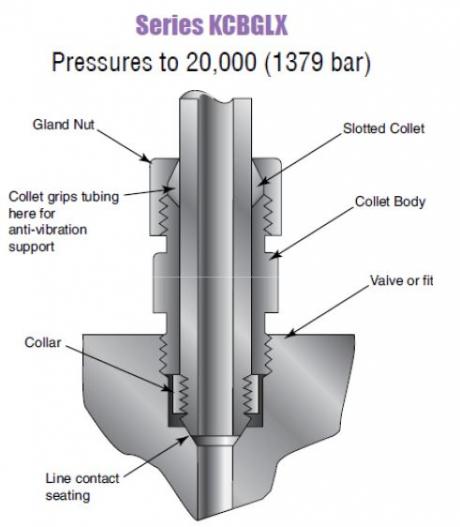

ส่วนประกอบของ Anit-Vibration Collet Gland

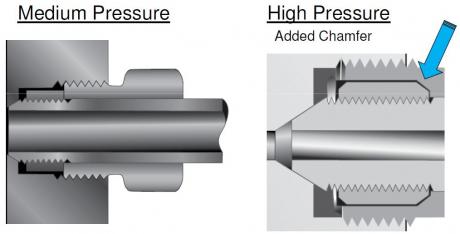

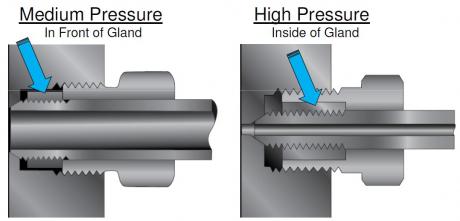

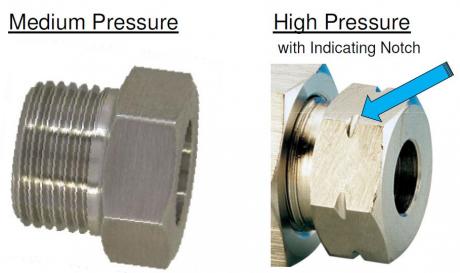

การสังเกตข้อแตกต่างระหว่างข้อต่อ Medium Pressure และ High Pressure
ตำแหน่งของ Gland

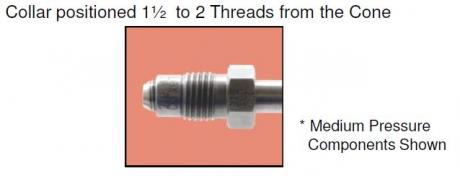

ลักษณะของ Collar ที่ต่างกัน
จุด mark ที่อยู่บน Gland Nut
เครื่องมือสำหรับทำ Coned & Thread

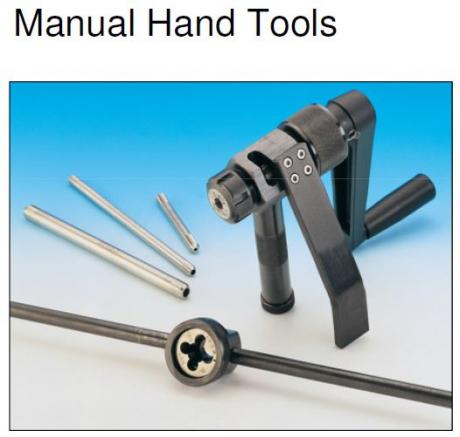

Manual Hand Tools
Medium Pressure
1 / 4”
3 / 8”
9 /16”
High Pressure
1 / 4”
3 / 8”
5 /16”
9 /16”

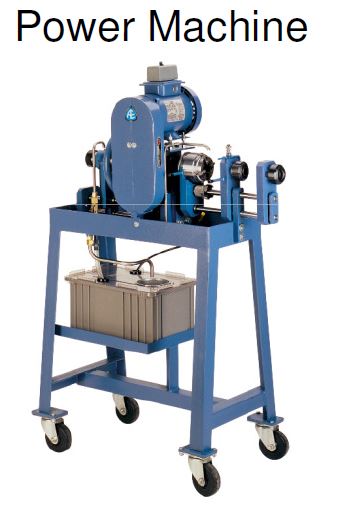

Power Machine
Medium Pressure
1 / 4” 3 / 4”
3 / 8” 1”
9 / 16” 1-1/2”
High Pressure
1 / 4” 9 /16”
5 /16” 3 / 4”
3 / 8” 1”

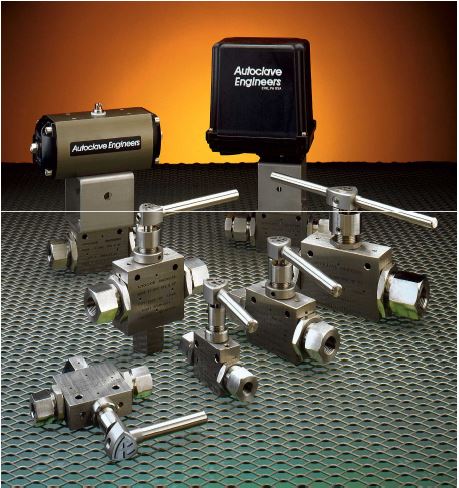

High Pressure Valve
Parker Autoclave Engineers ได้ออกแบบ และพัฒนาวาล์วเพื่อให้เหมาะสมกับหลากหลายการใช้งาน
Needle Valves
Ball Valves
Valves Range
Options & Accessories

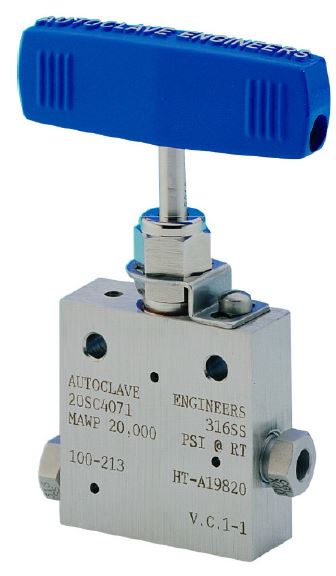

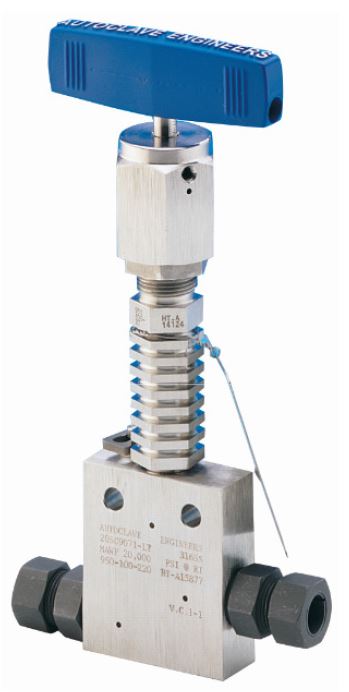

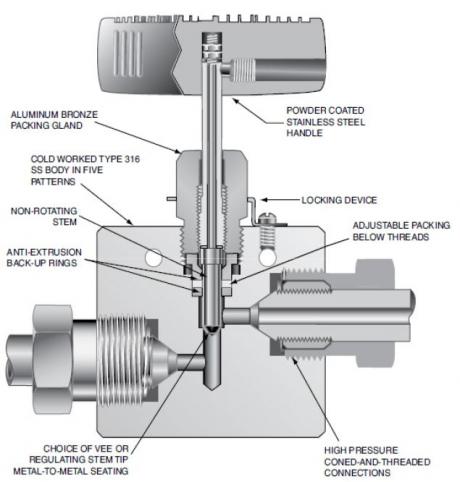

Needle Valves
Standard Valve Types | Series | Maximum Rated Pressure |
Low Pressure | 10V & SW | to 1034 Bar (15,000 psi) |
QS Series | QSS | to 1034 Bar (15,000 bar) |
P Series NPT Pipe | P | to 1034 Bar (15,000 bar) |
Medium Pressure | SM | to 1379 Bar (20,000 bar) |
High Pressure | VM | to 4137 Bar (60,000 bar) |
Ultra-High Pressure | VM | to 10342 Bar (150,000 psi) |
Specialty Valves: |
||
Mini Valves | MVE | to 1034 bar (15,000 psi) |
Bottle Valves | ||
Micro-metering Valves | ||
Block and Bleed Valves | ||
Wellhead Gauge Valve | ||
Diverter Valves | ||
Yoke Valves | ||
Extreme Temperature Valves |
คุณสมบัติพิเศษ

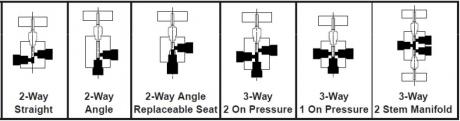

Valve Pattern

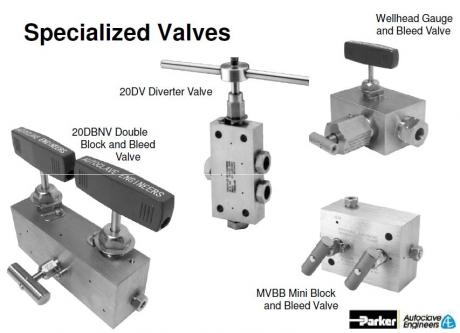

Specialized Valves

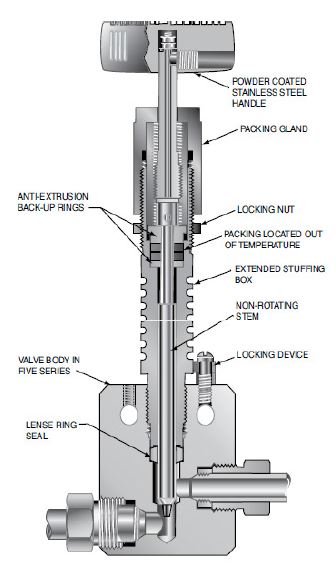

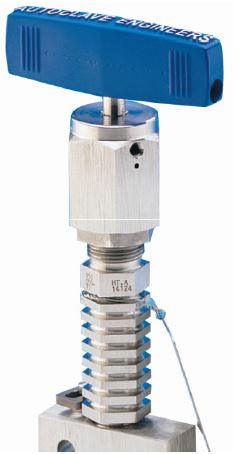

วาล์วสำหรับงานอุณหภูมิ 650 oC และ -250 oC (Extreme Temperature)

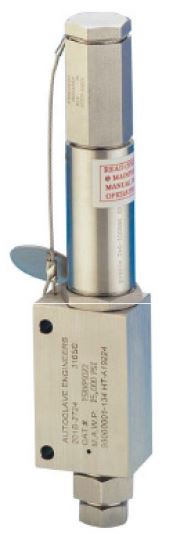

Relief Valves
Metal Seat – RVP Series
Metal Seat – RVP Series -252° to 399°C
Soft Seat – RVS Series 0° to 204°C
Air Actuators

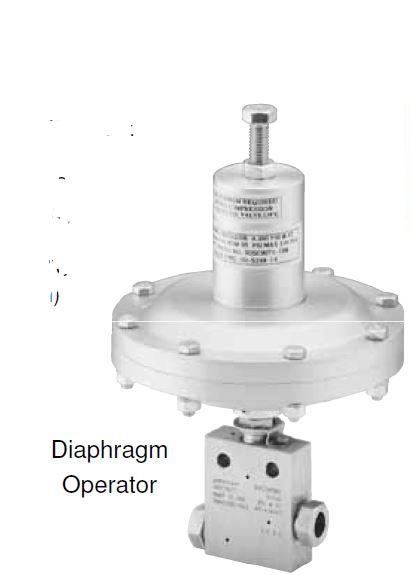

Diaphragm Actuators
Air Actuators
Plate in Cast Iron

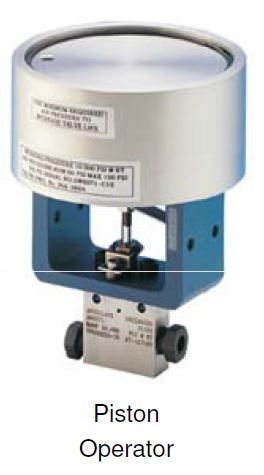

Piston Actuators
Piston Operator
High Pressure Ball Valve
Parker Autoclave Engineers ได้ออกแบบบอลวาล์วมาเพื่อตอบสนองการใช้งานหลากหลาย ทั้งรูปแบบการใช้งาน และขนาด เพื่อให้เหมาะสมกับการใช้งานในทุกอุตสาหกรรม
คุณสมบัติสำคัญ

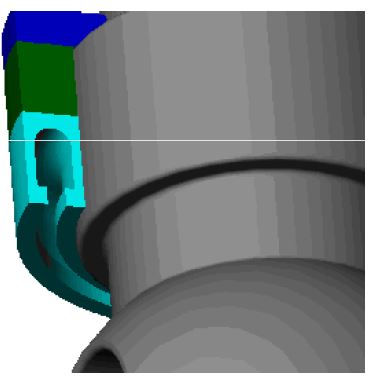

Spring Energized Stem Seal
Available to NACE MR-01-75
Applications

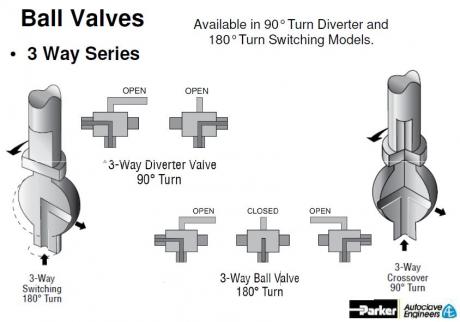

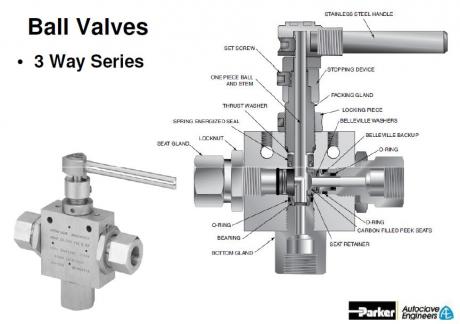

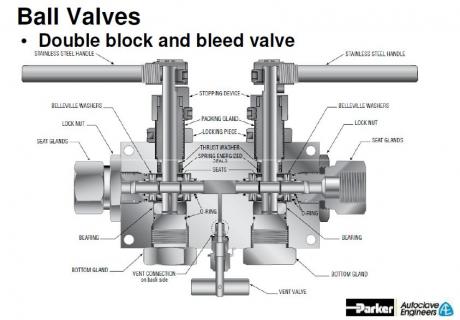

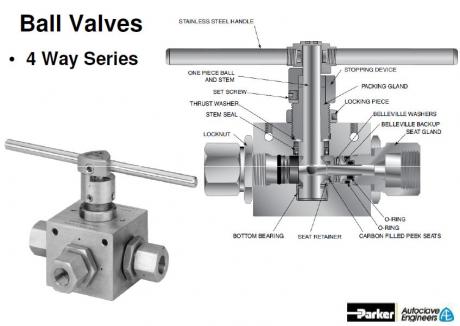

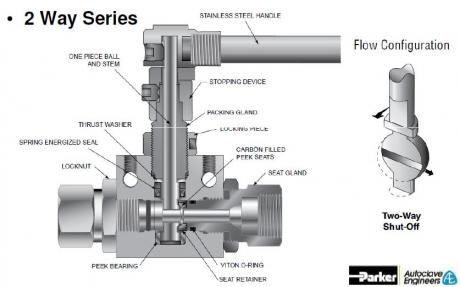

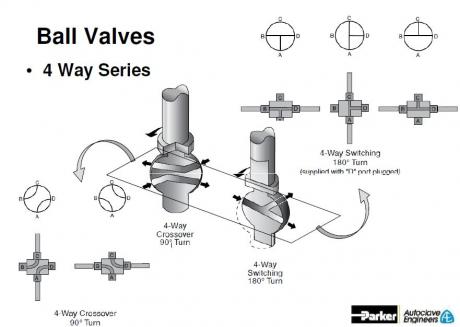

ชนิดของบอลวาล์ว

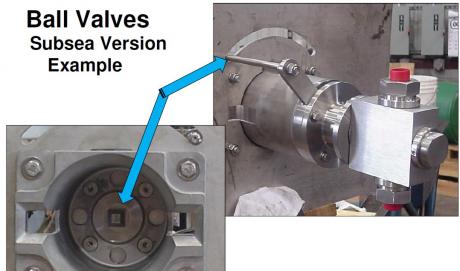

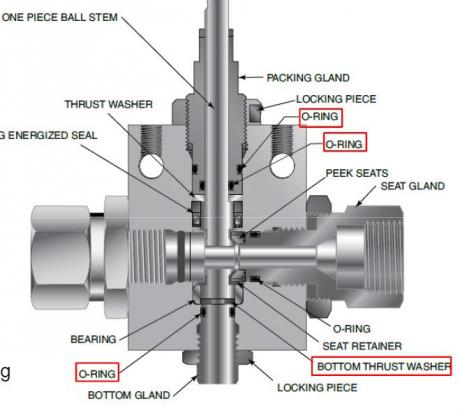

Subsea Valve
อ้างอิงถึงมาตราฐาน NACE MR-01-75
ออกแบบให้มี O-ring เพื่อป้องกันน้ำทะเลหลุดรอดเข้ามาในตัววาล์ว
มี Thrust Washer ใต้ Stem ป้องกันน้ำทะเลไม่ให้เข้ามามีผลต่อระนาบของก้าน stem
เหมาะสำหรับงาน
Parker Autoclave Engineers มีชนิดของวัสดุให้เลือกหลากหลาย เพื่อความเหมาะสมกับการใช้งาน
