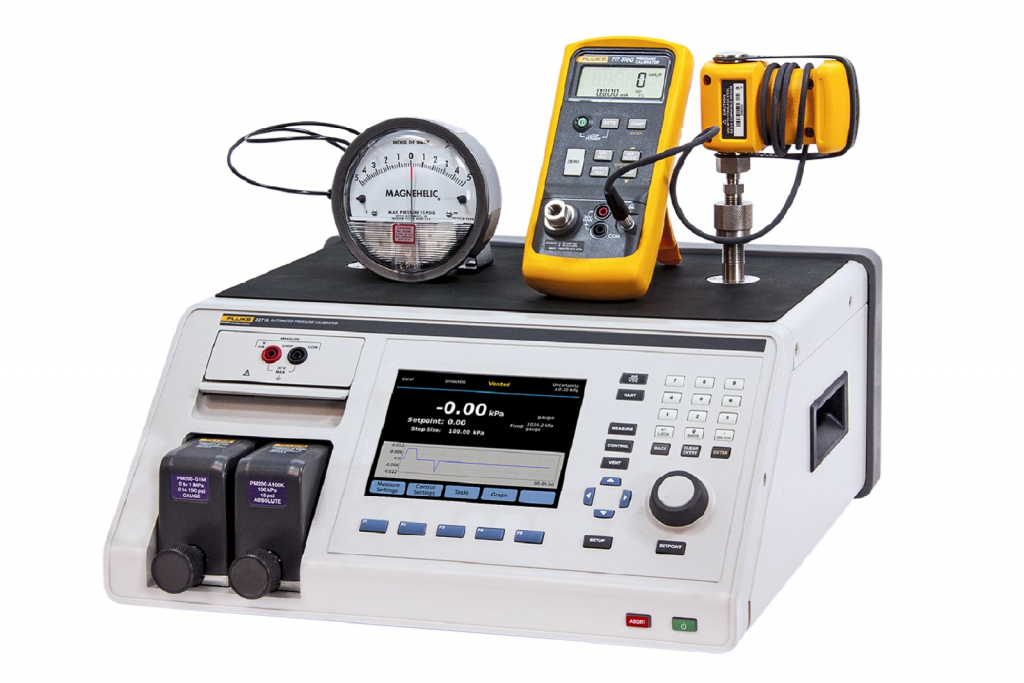

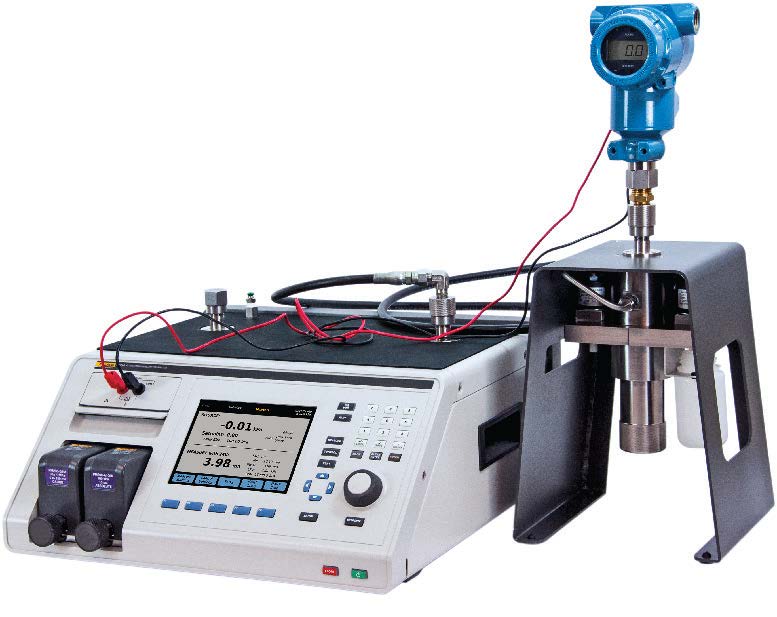

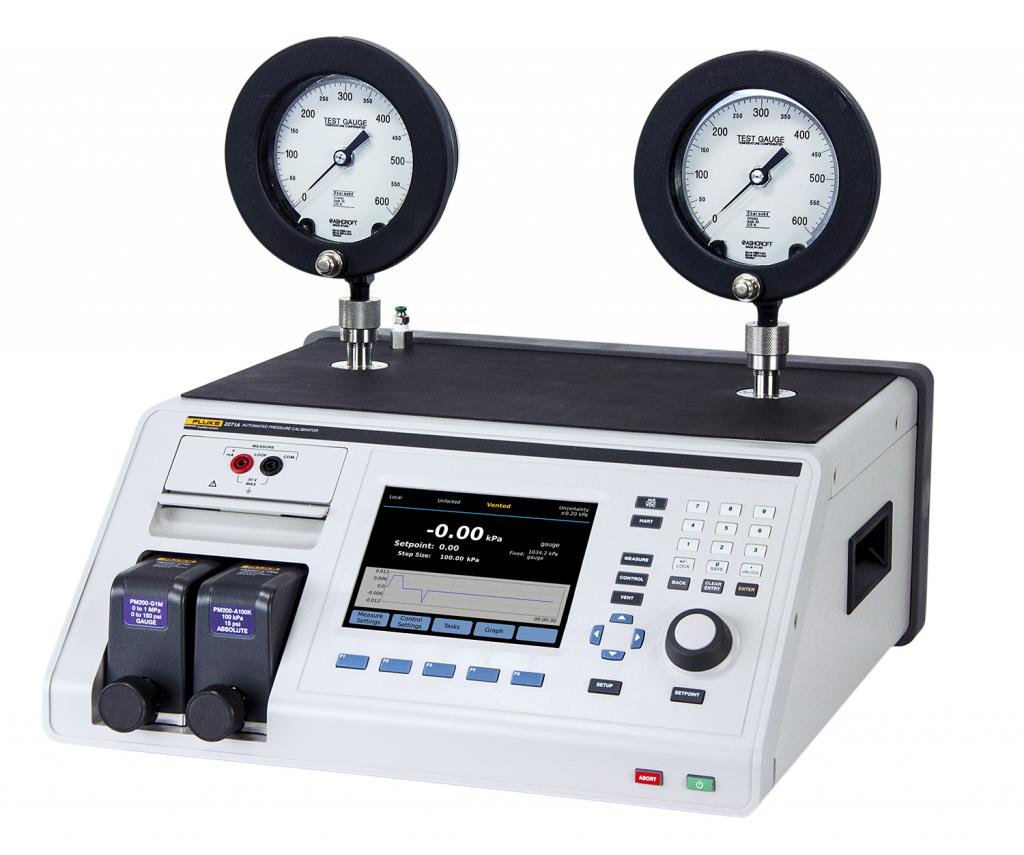

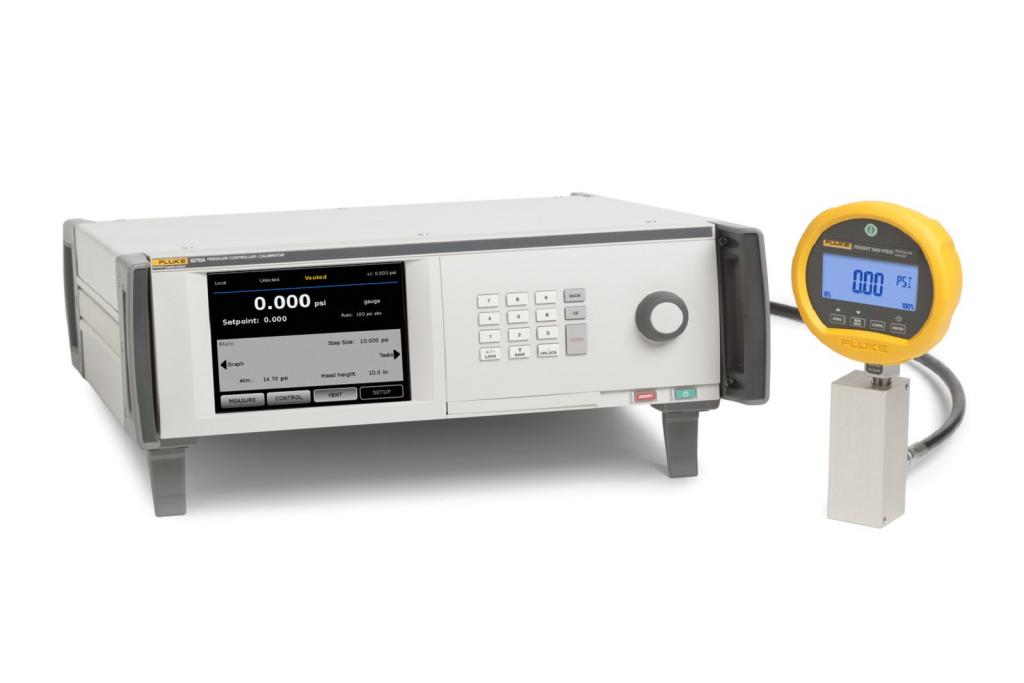

Fluke 2271A เครื่องสอบเทียบความดันสำหรับงานอุตสาหกรรม
เครื่องสอบเทียบความดันนิวแมติกที่ขยายความสามารถตามความต้องการของงานที่เพิ่มขึ้นได้



          Fluke 2271A เครื่องสอบเทียบความดันอุตสาหกรรม ที่สามารถสอบเทียบเกจและเซนเซอร์ความดันได้อย่างกว้างขวาง พร้อมระบบสอบเทียบอัตโนมัติสมบูรณ์แบบ ด้วยระบบโมดูลที่ปรับเปลี่ยนได้ตามความต้องการที่แตกต่างกัน และงบประมาณที่มี สามารถเพิ่มขยายช่วงความดันเพื่อรองรับงานในอนาคตได้





          Fluke 2271A เหมาะกับห้องปฏิบัติการสอบเทียบ ที่ต้องการสอบเทียบความดันด้วยตัวเองโดยไม่ยาก เนื่องจากมีช่วงวัดและควบคุมความดันที่กว้าง มีความสมบูรณ์พร้อมในตัวเอง เพียงต่อตัวจ่ายความดันให้เครื่องก็พร้อมสอบเทียบทันที สามารถสอบเทียบทรานสมิตเตอร์ความดันได้อัตโนมัติ โดยไม่จำเป็นต้องใช้ผู้เชี่ยวชาญ พร้อมระบบป้องกันการปนเปื้อน Contamination Prevention System (CPS) ปกป้องตัวเครื่องและผู้ใช้งาน





          ส่วนติดต่อกับผู้ใช้งานแบบกราฟิก และเมนูที่มีโครงสร้างเข้าใจง่าย รวมทั้งตัวเครื่องระบบโมดูล ช่วยให้เรียนรู้การใช้งานได้รวดเร็ว



คุณสมบัติเด่นของ Fluke 2271A



• สอบเทียบความดันเกจและเซนเซอร์ได้กว้างครอบคลุม
• ช่วงวัดความดันกว้างตั้งแต่ -100 kPa ถึง 20 MPa (-15 ถึง 3,000 psi)
• โมดูลวัดความดันถอดเปลี่ยนได้ ตามช่วงความดันที่ต้องการ
• ติดตั้งโมดูลวัดความดันได้พร้อมกัน 2 โมดูล
• มีโมดูลวัดค่าทางไฟฟ้าได้ในตัว สำหรับการสอบเทียบทรานสมิตเตอร์
• มีระบบสื่อสาร HART Protocol
• มีพอร์ตทดสอบความดันให้ 2 พอร์ตในตัว ติดตั้งอุปกรณ์ที่ต้องการสอบเทียบได้ 2 ตัวพร้อมกัน
• ความแม่นยำการวัด 02 % FS

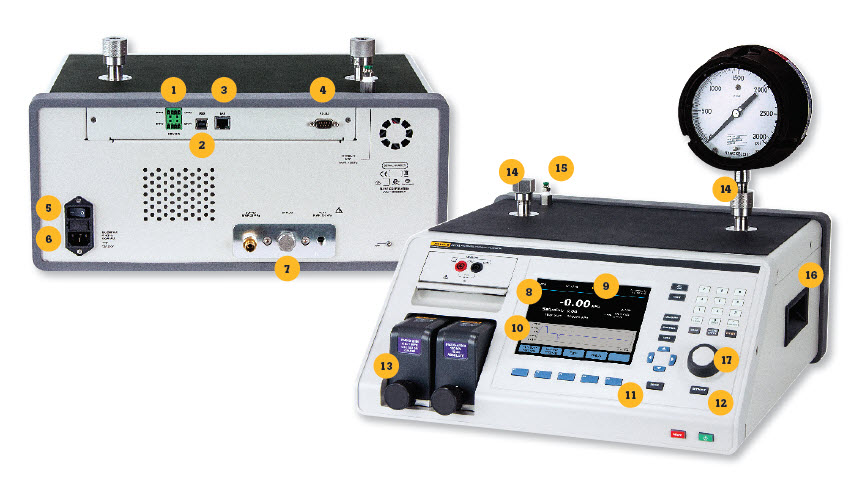

รายละเอียดปุ่มปรับใช้งานและช่องต่อต่าง ๆ





1. เอาต์พุต 24 V dc สำหรับจ่ายอุปกรณ์ต่อภายนอก เช่น ระบบป้องกันการปนเปื้อน (CPS)
2. พอร์ต USB
3. ช่องต่อ Ethernet
4. ช่องต่อ RS-232
5. สวิตช์หลัก เปิด/ปิด
6. ฟิวส์ด้านไฟเข้า
7. ช่องต่อความดันทุกช่องอยู่ด้วยกันที่ด้านหลังบนแผ่นยึดร่วมที่ถอดเปลี่ยนได้
8. ส่วนติดต่อผู้ใช้แบบกราฟิก เลือกได้ 10 ภาษา ระบบเมนูที่เข้าใจง่าย เข้าถึงความสามารถทุกอย่างด้วย 4 ปุ่ม
9. หน้าจอแสดงผลขนาดใหญ่ เห็นชัดทุกมุมมอง แก้ไขตั้งค่าใช้งานได้สะดวก
10. กราฟแสดงผลแบบ Real-time ช่วยให้เห็นเสถียรภาพของความดัน หรือสถานะของการทำงาน
11. ปุ่มฟังก์ชั่นใช้งานแบบ Softkey
12. ปุ่ม Setpoint ใช้ตั้งค่าตัวเลขความดันอย่างรวดเร็ว
13. โมดูลวัดความดันที่เสียบเข้าหรือถอดออกได้ง่าย
14. พอร์ตทดสอบใช้งานง่าย เพียงขันด้วยมือ ใช้ยึดอุปกรณ์ทดสอบ
15. พอร์ตอ้างอิง ใช้ในงานที่ต้องอ้างอิงกับความดันบรรยากาศ
16. ช่องสำหรับยก

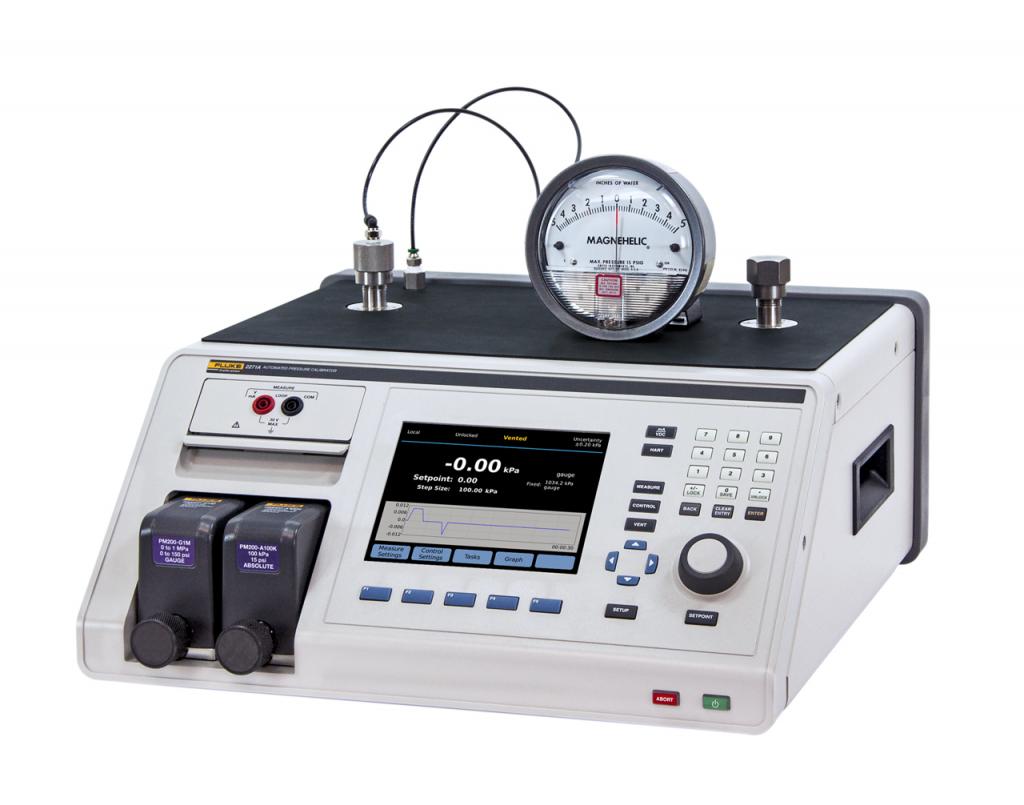

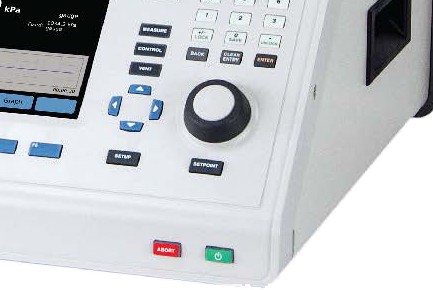

17. ปุ่มหมุนปรับความดันละเอียด ใช้ในการสอบเทียบไดอัลเกจแบบอะนาลอก



ครอบคลุมปริมาณงานทั้งปัจจุบันและอนาคต

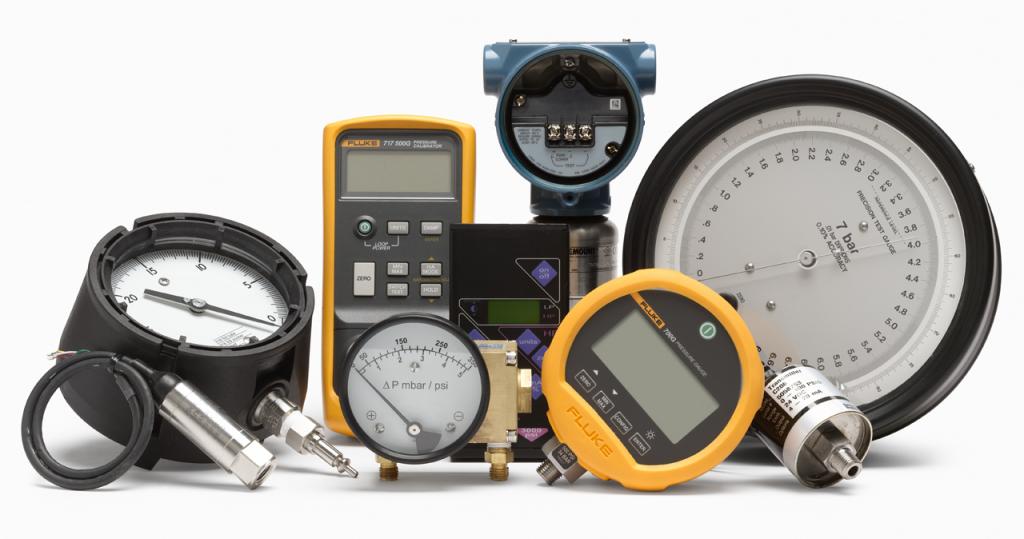

          Fluke 2271A มีช่วงความดันตั้งแต่ -100 kPa ถึง 20 MPa (-15 psi ถึง 3,000 psi) ซึ่งครอบคลุมเกจและเซนเซอร์ความดันที่มีใช้กัน ด้วยการออกแบบเป็นระบบโมดูลที่ติดตั้งได้พร้อมกัน 2 โมดูล คนละช่วงความดันในเครื่องเดียวกันได้ตามการใช้งานปัจจุบัน และจัดหาเพิ่มเติมเมื่อต้องการช่วงความดันอื่น ๆ ได้ในอนาคต ช่วยให้คุณควบคุมค่าใช้จ่ายได้ตามความจำเป็น



          นอกจากนี้ยังมีความสามารถวัดค่าทางไฟฟ้าในตัว (EMM- Electrical Measurement Module) พร้อมความสามารถ HART สำหรับการสอบเทียบอัตโนมัติอุปกรณ์ 4-20 mA เช่น สมาร์ตทรานสมิตเตอร์, เกจ และสวิตช์ เพียงติดตั้งเครื่องให้พร้อม แล้วปล่อยให้ Fluke 2271A จัดการงานที่เหลือให้เอง





          ระบบ EMM จะจ่ายแรงดันลูป 24 V dc เพื่อวัดกระแส mA และแรงดัน V dc โดยมีตัวต้านทาน 250 W ภายในที่เปิด-ปิดได้ ไม่จำเป็นต้องใช้ตัวต้านทานภายนอกเพิ่มในการติดต่อสื่อสารด้วย HART



          ค่าความแม่นยำตามสเปกของ Fluke 2271A เป็นไปตาม Technical Note ที่สามารถดาวน์โหลดได้จากเว็บไซต์ flukecal.com คุณจึงทราบค่า Uncertainty ที่แน่นอนของค่าที่วัดได้อย่างแท้จริง

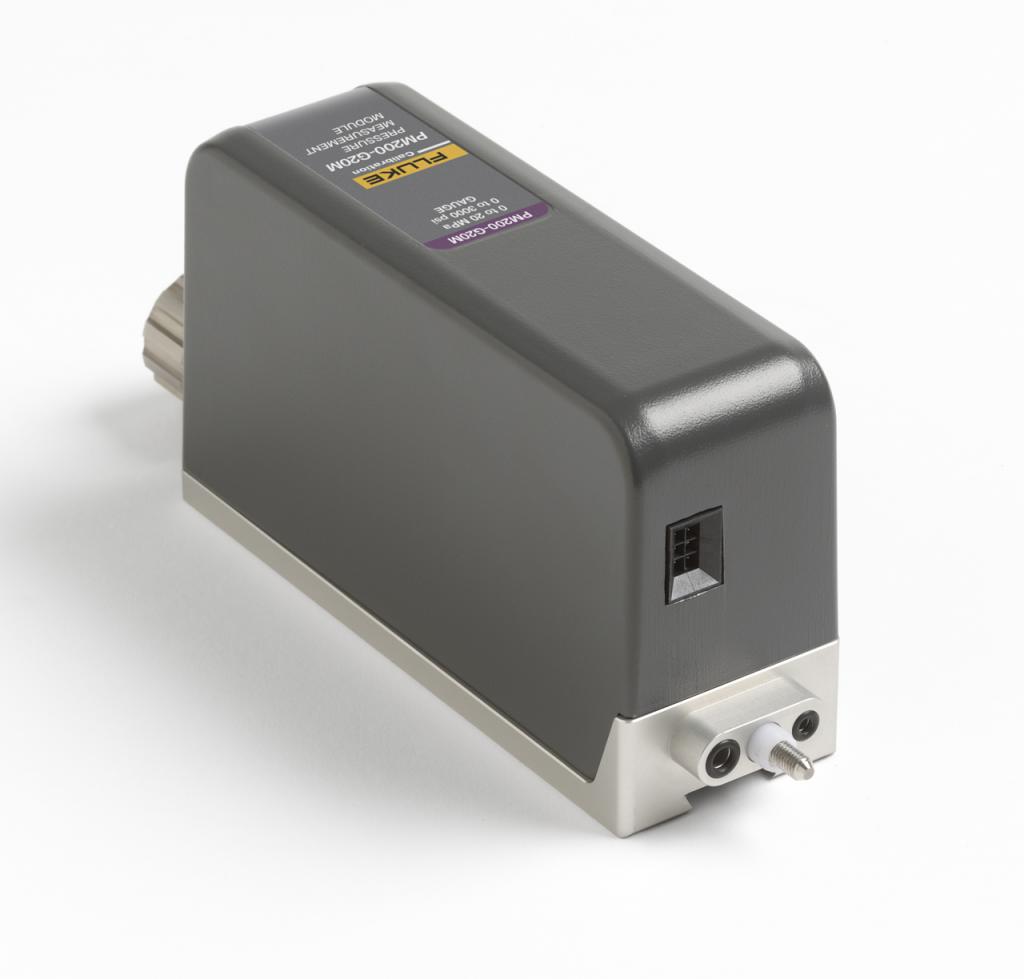

โมดูลวัดค่าความดันที่อเนกประสงค์

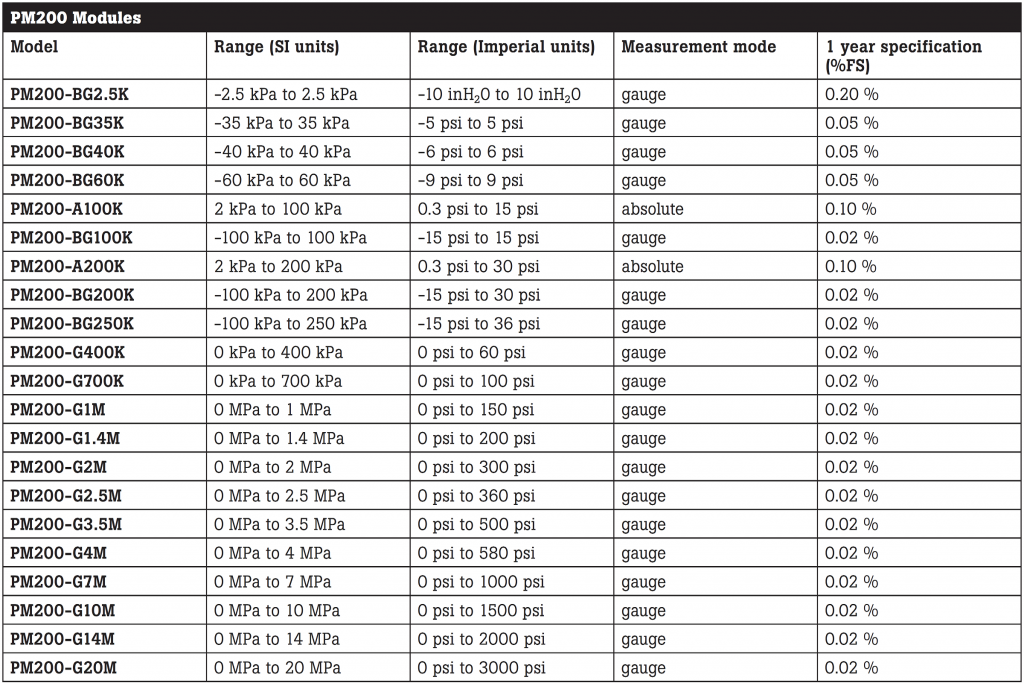

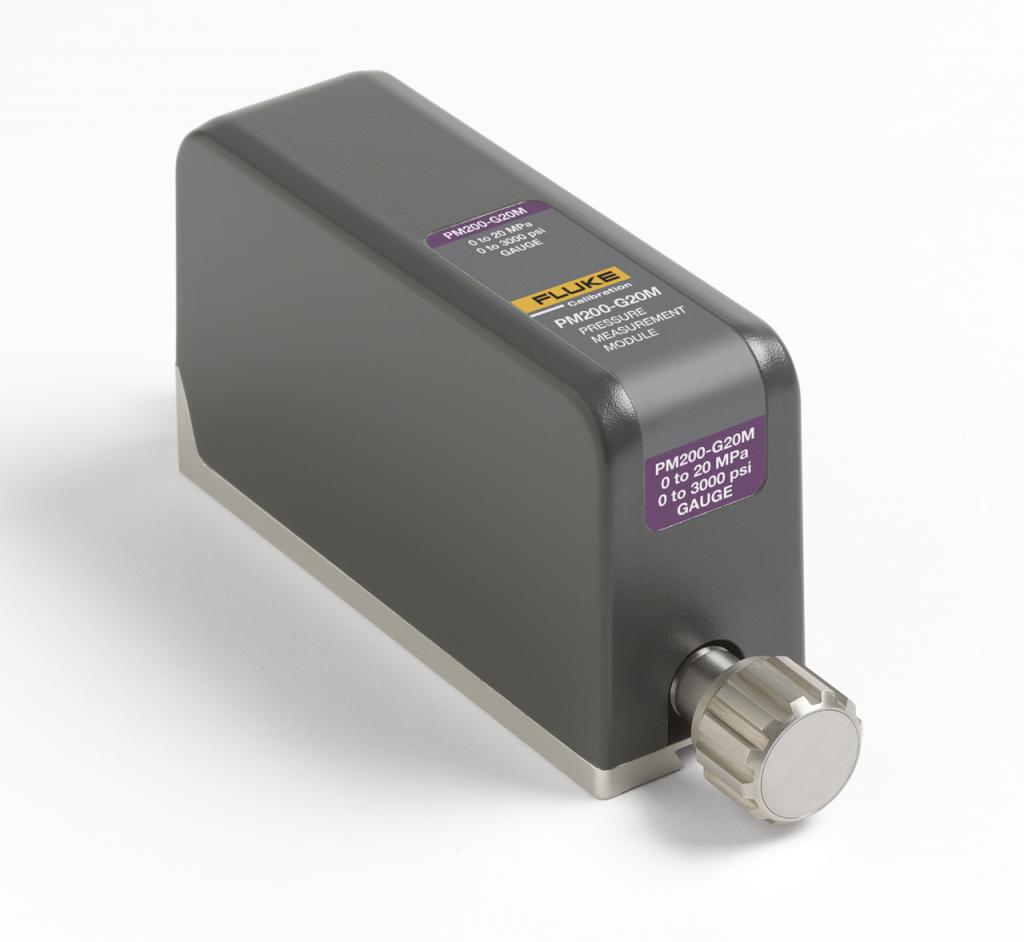

          Fluke 2271A ใช้กับโมดูลวัดความดันรุ่น PM200 โมดูลนี้ใช้เซนเซอร์ความดันชนิดซิลิคอนผ่านขบวนการพิเศษที่ให้ความแม่นยำในการวัดด้วยวิธีการที่ประหยัด โดยให้ค่าความแม่นยำ 0.02 % Full Scale (FS) มี Short-term Performance (Linearity, Hysteresis and Repeatability) และ Long-term Stability and the Uncertainty เป็นตามมาตรฐานการสอบเทียบทุกประการ จึงมั่นใจได้ในสมรรถนะของโมดูลรุ่น PM200

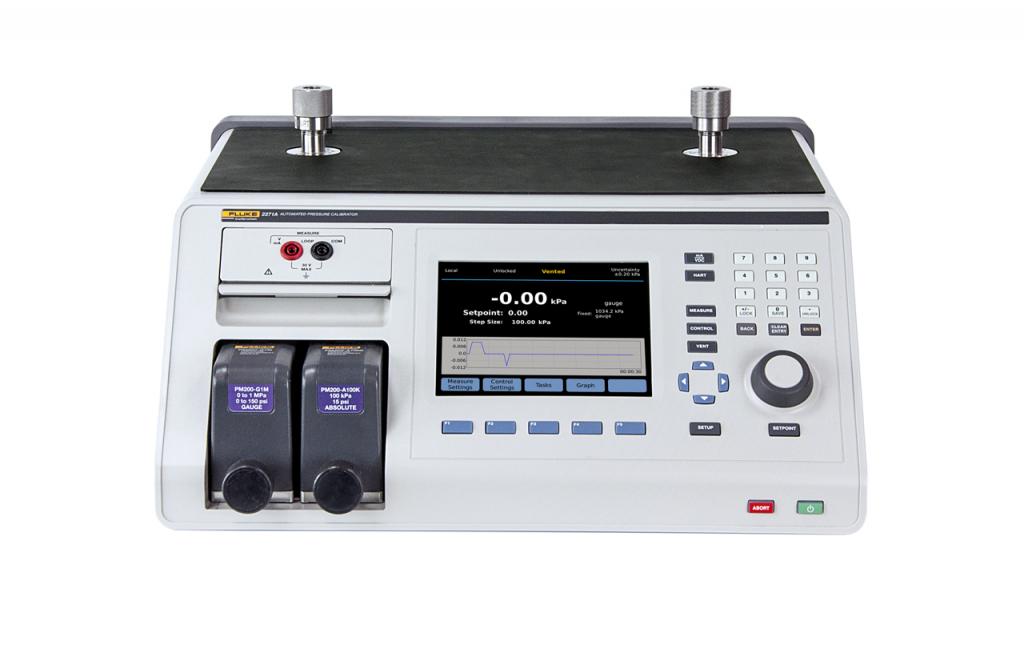

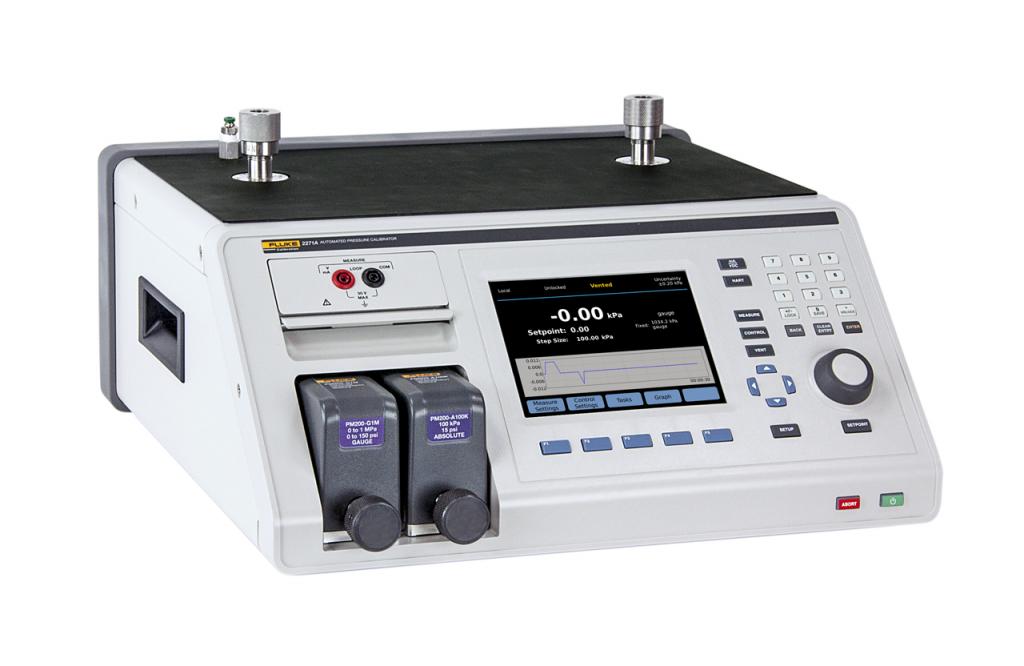

Fluke 2271A ติดตั้งโมดูลรุ่น PM200 จากด้านหน้าได้พร้อมกัน 2 โมดูล



          Fluke 2271A ติดตั้งโมดูลได้พร้อมกัน 2 โมดูลบนแท่นเครื่อง สามารถเลือกช่วงความดันได้อิสระตามความต้องการของงาน ซึ่งมีให้เลือกมากกว่า 20 รุ่นย่อย โดยไม่มีข้อจำกัด คุณสามารถถอดเปลี่ยนโมดูลได้ง่ายและรวดเร็วจากช่องด้านหน้า ด้วยการออกแบบพิเศษที่มีรางให้เสียบและปุ่มหมุนยึด เมื่อบิดปุ่มให้ได้ยินเสียงคลิก เป็นอันว่าติดตั้งสมบูรณ์ พร้อมใช้งาน ปุ่มบิดยึดดังกล่าวออกแบบมาเพื่อป้องกันการขันยึดแน่นเกิน จึงไม่ต้องกังวลปัญหาการยึดแน่นหรือหลวมเกินไป





          โมดูลทุกตัวออกแบบมาโดยใช้การซีลที่ผิวหน้าโดยผ่านการทดสอบที่ความดัน 3 เท่าของความดันใช้งานสูงสุด จึงมั่นใจได้ว่าไม่มีการรั่วไหลของความดันที่จะมีผลต่อการวัดค่าหรือควบคุมความดัน



พอร์ตทดสอบคู่ที่ใช้งานสะดวก พร้อมพอร์ตอ้างอิง





          Fluke 2271A มีพอร์ตทดสอบอยู่ที่ด้านบนของตัวเครื่องจำนวน 2 พอร์ต สามารถติดตั้งอุปกรณ์ที่จะถูกทดสอบได้ 2 ตัวพร้อมกัน ช่วยให้ทำงานได้รวดเร็วขึ้นเป็น 2 เท่า ไม่ต้องเสียเวลาถอดเปลี่ยนอุปกรณ์ ใช้ได้กับพอร์ตมาตรฐาน HC20 และ P3000 ซึ่งข้อดีของพอร์ตทั้ง 2 แบบนี้ก็คือ ใช้มือขันและถอดได้ เมื่อใช้กับตัวยึด NPT, BSP หรือตัวยึดเมตริกทั่วไปได้ นอกจากนี้ยังใช้ได้กับขั้วต่อ M20 และขั้วต่อ P5500 ได้ด้วย





          ด้านบนของ Fluke 2271A ยังมีพอร์ตอ้างอิง สำหรับใช้ในงานที่ต้องอ้างอิงกับความดันบรรยากาศ ให้ใช้งานอีกด้วย



ระบบความปลอดภัย ปกป้องทั้งตัวเครื่องและผู้ปฏิบัติงาน





          ทั้งตัวแท่นเครื่อง Fluke 2271A และโมดูลทุกตัว มีวาล์วปลดปล่อยความดันสำหรับป้องกันตัวเครื่องและผู้ปฏิบัติงานจากอุบัติเหตุความดันสูงเกินไป ด้วยการออกแบบตามแนวทาง Sound Engineering Practices (SEP) โดยมีทั้งวาล์วปลดปล่อยความดัน, การตั้งค่าจำกัดความดันโดยผู้ใช้ และปุ่มกดยกเลิกฉุกเฉิน นั่นคือ ความปลอดภัยต้องมาก่อนเสมอ

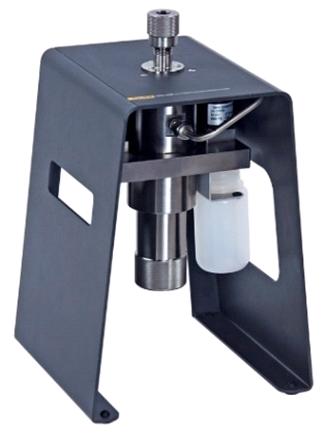

ระบบป้องกันการปนเปื้อน



          ถ้างานของคุณต้องยุ่งเกี่ยวกับสารหลายชนิดที่แตกต่างกัน เช่น น้ำ, น้ำมัน และก๊าซ ซึ่งมีความเสี่ยงในการผสมปนเปื้อนกันของสารเหล่านี้ หรือมีสารบางอย่างเข้าไปอยู่ในระบบโดยที่ไม่ต้องการ สารปนเปื้อนเหล่านี้อาจทำให้วาล์วอุดตัน หรือกัดกร่อนชิ้นส่วนภายใน และทำให้ยากต่อการรักษาความดัน





          หากการปนเปื้อนลามไปถึงตัวเซนเซอร์ก็จะมีผลต่อการสอบเทียบ และค่าที่อ่านเชื่อถือไม่ได้ ถ้าการปนเปื้อนเป็นเรื่องที่คุณกังวลใจ คุณสามารถจัดหาระบบป้องกันการปนเปื้อน (CPS-Contamination Prevention System) มาใช้งานเพิ่มเติม เพื่อช่วยให้วาล์วในเครื่องสะอาด ปราศจากสิ่งปนเปื้อนใด ๆ

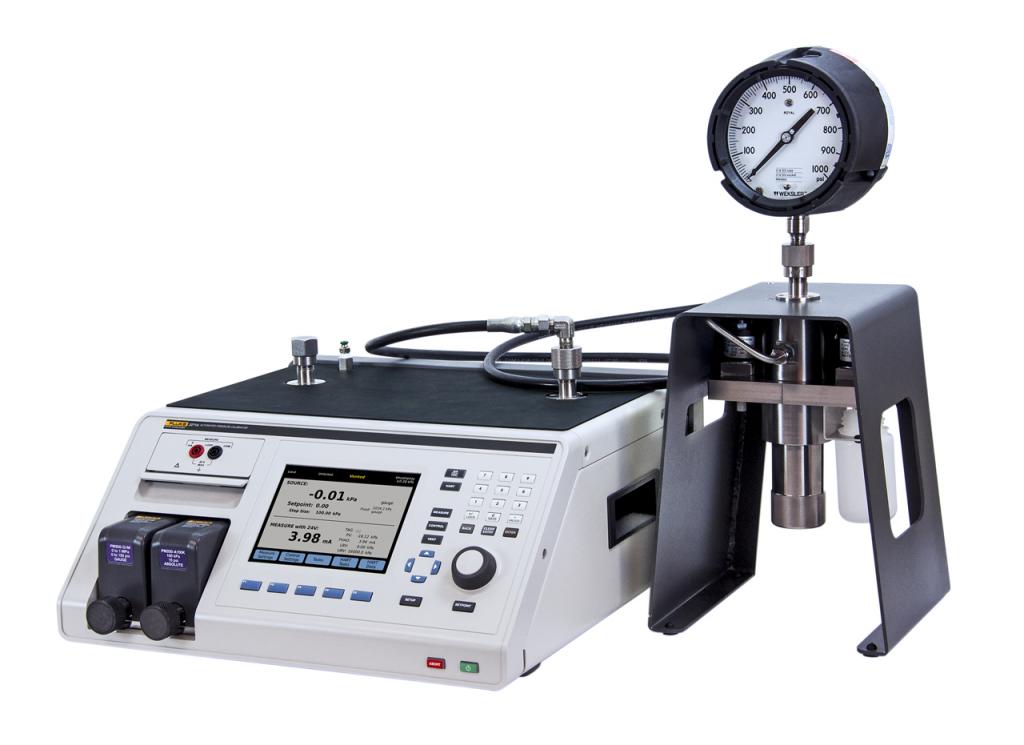

          ระบบ CPS ช่วยปกป้องการปนเปื้อนได้อย่างสมบูรณ์ ด้วยการรักษาการไหลให้เป็นไปทิศทางเดียวจากตัวคอนโทรลเลอร์, มีตัวดักด้วยแรงดึงดูด และระบบกรองอีก 2 ชั้น

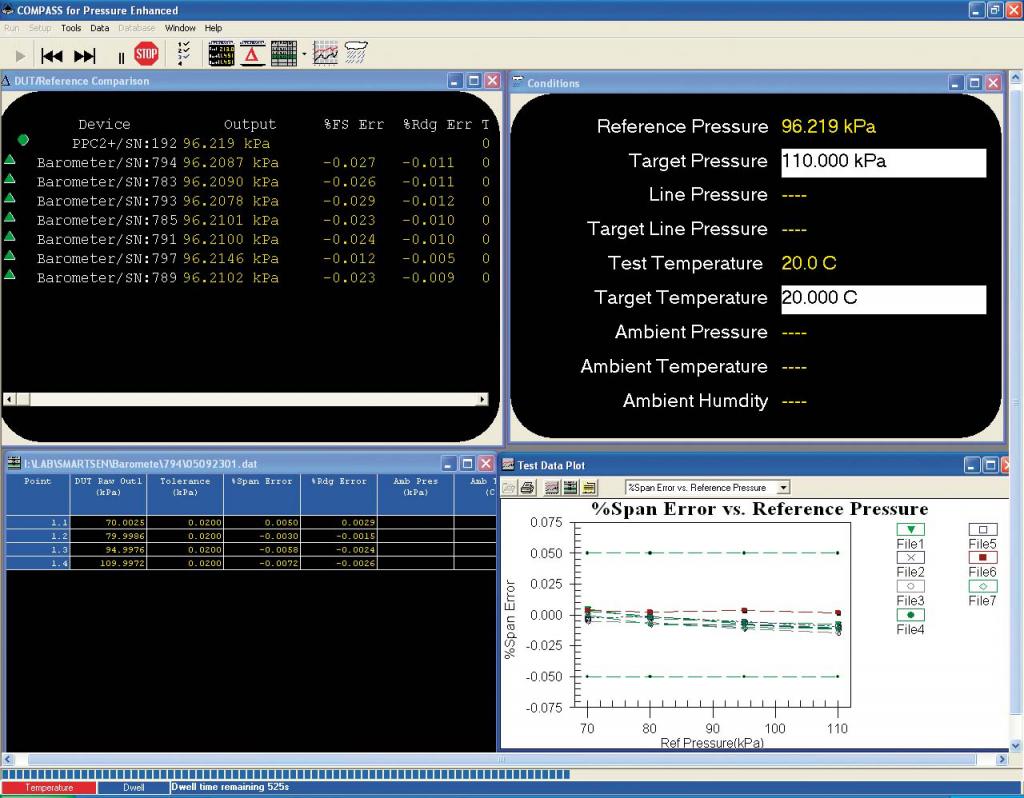

การสอบเทียบอัตโนมัติด้วย COMPASS^®





          ซอฟต์แวร์ Fluke Calibration COMPASS^® for Pressure ออกแบบมาเป็นการเฉพาะสำหรับการสอบเทียบความดัน ช่วยให้ Fluke 2271A สามารถรันขั้นตอนการสอบเทียบความดันจนครบทั้งอุปกรณ์ที่ถูกทดสอบตัวเดียวหรือหลายตัวก็ได้ COMPASS^® ช่วยแก้ปัญหาเรื่องอุปกรณ์ที่ไม่รู้จักซึ่งมักพบเจอในการระบบสอบเทียบอัตโนมัติแบบออนไลน์ นอกจากนี้ Fluke 2271A ยังสามารถต่อใช้งานแบบรีโมตร่วมกับซอฟต์แวร์เฉพาะงานหรือเครื่องเก็บบันทึกข้อมูลอื่น ๆ ได้

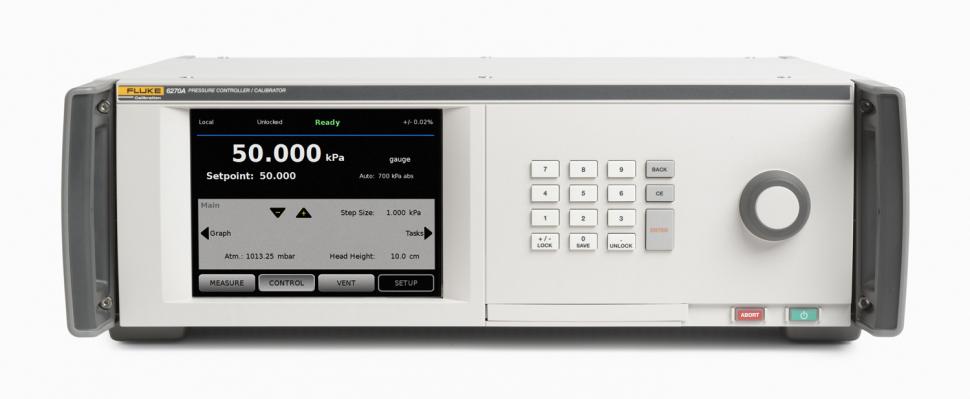

Fluke 6270A เครื่องควบคุม/สอบเทียบความดันระบบโมดูล



          เดี๋ยวนี้คุณสามารถสอบเทียบอุปกรณ์วัดความดันได้หลากหลายชนิด ครอบคลุมทุกช่วงความดัน ได้ด้วยเครื่องมือตัวเดียว



          Fluke 6270A เครื่องสอบเทียบความดัน ที่มีโมดูลที่ย่านความดันต่างกันให้เลือกต่อใช้งานได้พร้อมกันถึง 5 โมดูล คุณจึงสอบเทียบเกจและเซนเซอร์ความดันได้ตั้งแต่ สุญญากาศ จนถึง 20 MPa (3,000 psi) โดยมีความแม่นยำให้เลือก 2 ระดับ ให้เลือกได้ตามความต้องการของงานและงบประมาณ





          Fluke 6270A ได้รับการออกแบบมาให้ถอดเปลี่ยนโมดูลได้โดยไม่ต้องเคลื่อนย้ายตัวเครื่อง ด้วยระบบเสียบล็อกที่สะดวกจากด้านหน้า ช่วยให้การบำรุงรักษาและซ่อมแซมทำได้ง่ายและรวดเร็ว ไม่ต้องปิดเครื่อง ไม่ต้องหยุดการทำงาน



คุณสมบัติเด่นของ Fluke 6270A



• สอบเทียบเกจวัดความดันและเซนเซอร์ได้กว้างครอบคลุมด้วยเครื่องเดียว
• ทำงานด้วยระบบโมดูล อเนกประสงค์ และประหยัด
• ทำงานง่าย
• ดูแลรักษาง่าย
• ช่วงความดันกว้าง ตั้งแต่สุญญากาศ จนถึง 20 MPa (3,000 psi)
• ความแม่นยำเลือกได้ 2 ระดับ ตามงบประมาณ 02 % FS หรือ 0.01 % Reading
• ควบคุมความดันได้รวดเร็ว มีเสถียรภาพ
• ยูสเซอร์อินเตอร์เฟสแบบกราฟิก เลือกได้ 9 ภาษา
• ทำงานอัตโนมัติร่วมกับซอฟต์แวร์ COMPASS^® for Pressure
• ระบบป้องกันการปนเปื้อน ช่วยปกป้องให้วาล์วสะอาดและปราศจากสิ่งปนเปื้อนตลอดเวลา



จัดชุดงานด้วยระบบโมดูล ยืดหยุ่นได้ไม่จำกัด



          ในตัวเครื่อง Fluke 6270A สามารถติดตั้งโมดูลได้พร้อมกัน 5 โมดูล โดยเลือกชนิด, ขนาด, คุณสมบัติ ผสมกันได้หลายแบบตามความเหมาะสมกับงาน อาจเริ่มต้นด้วยโมดูลที่มีช่วงความดันสอบเทียบในงานปัจจุบัน แล้วค่อยจัดหาเพิ่มเติมเมื่อปริมาณเพิ่มขึ้นหรือเปลี่ยนแปลงในภายหลัง

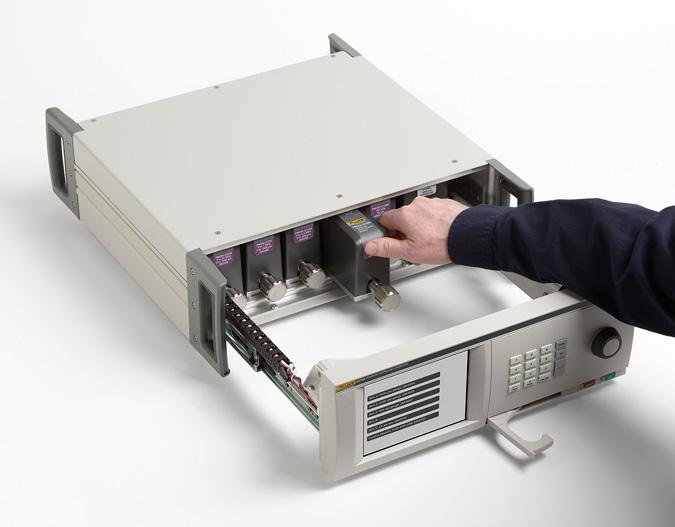

เปลี่ยนโมดูลได้ง่ายภายใน 20 วินาที



          ตัวโมดูลสามารถเสียบเข้าหรือดึงออกได้ง่ายและรวดเร็ว เพียงเสียบโมดูลลงในช่องที่ออกแบบไว้โดยเฉพาะ แล้วขันปุ่มยืดจนมีเสียงคลิกแสดงว่าเข้าที่ ปุ่มขันยืดนี้ออกแบบป้องกันแรงตึงเกิน จึงไม่ต้องกังวลปัญหาขันแน่นเกินไป หรือไม่แน่นพอ



          การติดตั้งหรือถอดโมดูลสามารถทำได้จากด้านหน้า เพียงเปิดหน้าปัดออก โดยไม่ต้องยกเครื่อง แม้เครื่องติดตั้งบน Rack ก็ตาม แต่ละโมดูลออกแบบด้วย Enhanced Face-seal Design ผ่านการทดสอบการรั่วไหลที่ความดัน 3 เท่าของความดันทำงานสูงสุด หมดกังวลเรื่องการรั่วของความดันที่จะกระทบต่อการวัดและควบคุมความดัน

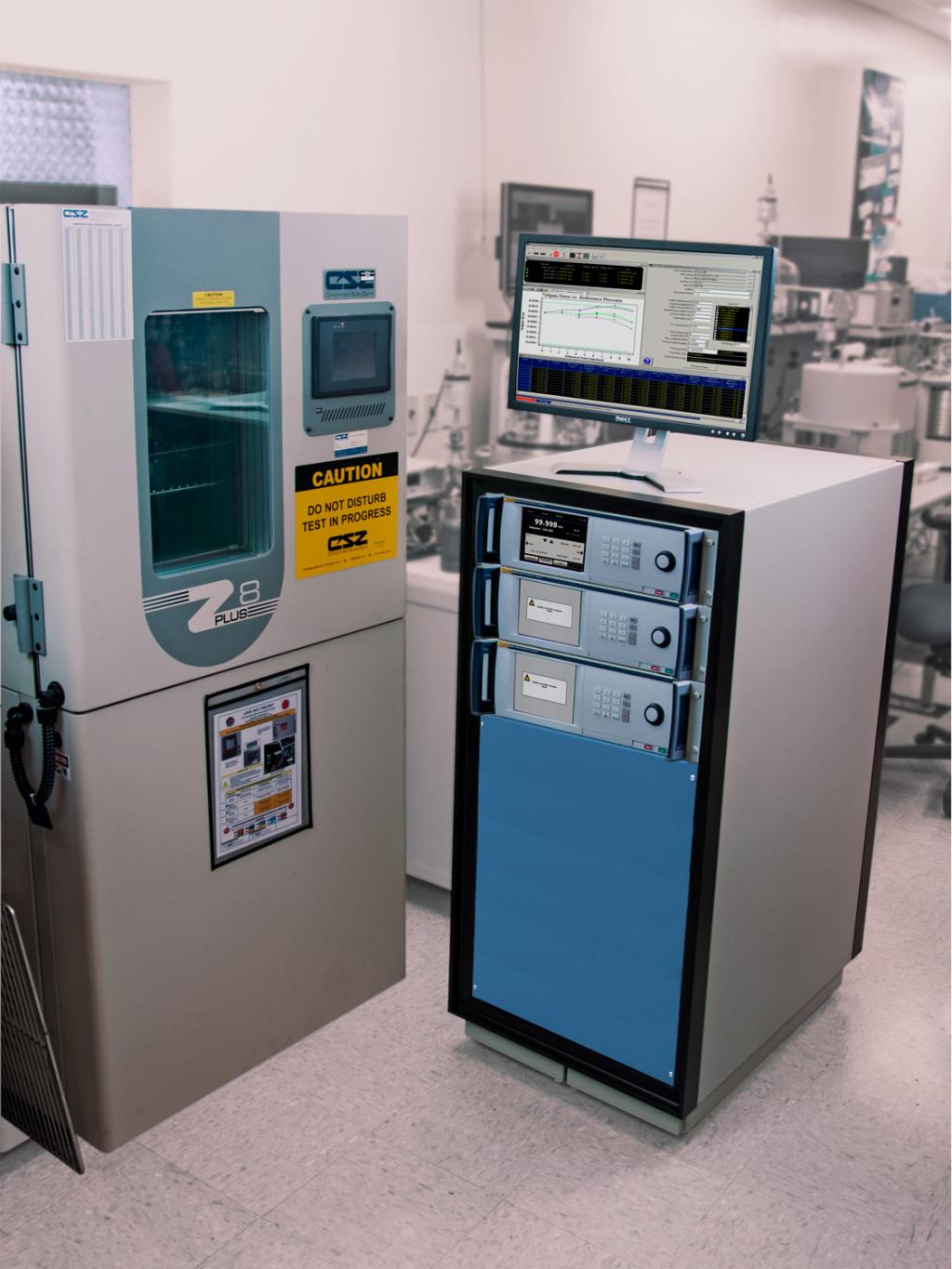

Fluke 6270A สามารถต่อทำงานร่วมกันเป็นระบบ สั่งการเครื่องควบคุม/สอบเทียบความดันหลายเครื่องผ่านแผงหน้าปัดสั่งการจากเครื่องเดียว

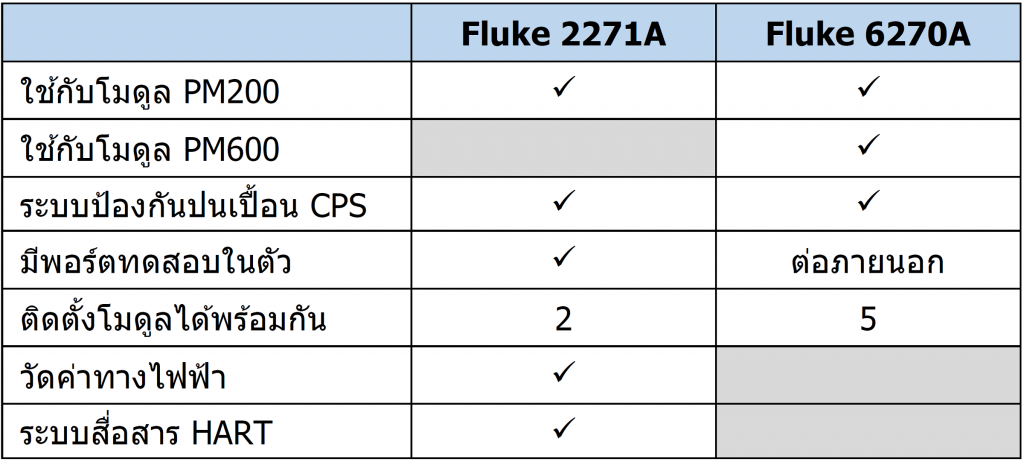

เปรียบเทียบความแตกต่างของ Fluke 2271A และ Fluke 6270A

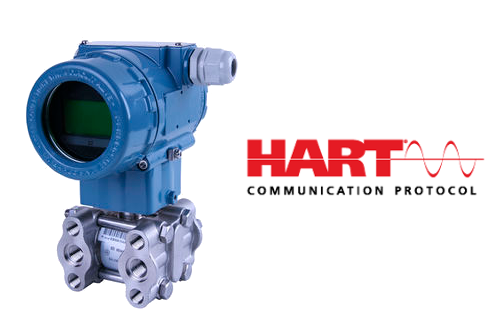

การตั้งค่าและสอบเทียบ ทรานสมิตเตอร์ความดันแบบ HART ด้วย Fluke 2271A



          HART (Highway Addressable Remote Transducer) Protocol เป็นมาตรฐานการรับและส่งสัญญาณดิจิตอลไปบนสายสัญญาณอะนาลอกที่เชื่อมต่อระหว่างอุปกรณ์ฉลาด (Smart Device) และระบบควบคุม ได้รับความนิยมแพร่หลาย มีการติดตั้งใช้งานกับอุปกรณ์กว่า 30 ล้านตัวทั่วโลก เนื่องสามารถใช้งานร่วมกับระบบอะนาลอก 4-20 mA เดิมได้เลย





          การจัดการอุปกรณ์ HART มีผลอย่างมากกับสายการผลิต ทั้งคุณภาพ, ปริมาณ, ประสิทธิภาพ และการใช้พลังงาน ในขณะที่สมาร์ตทรานสมิตเตอร์มีฟังก์ชั่นใช้งานและความสามารถที่สูงกว่าอะนาลอกทรานสมิตเตอร์แบบเดิม แต่การดูแลจัดการก็มีความซับซ้อนกว่า





          การจัดการอุปกรณ์สมาร์ตเหล่านี้จำเป็นต้องใช้เครื่องมือ 3 อย่าง คือ ตัวจ่าย, ตัววัดค่า และตัวติดต่อสื่อสารดิจิตอล ถ้าใช้เครื่องมือเหล่านี้แยกชิ้นกัน การจัดการจะยุ่งยากและใช้เวลามาก ซึ่ง Fluke 2271A ได้รวมเอาเครื่องมือทั้ง 3 อย่างนี้ไว้ในตัวแล้ว จึงสามารถจัดการอุปกรณ์สมาร์ตได้อย่างสะดวกและทำงานแบบอัตโนมัติได้



          ในบทความนี้จะพูดถึงความรู้พื้นฐานของ HART Protocol และการใช้ Fluke 2271A จัดการต่าง ๆ ในสมาร์ตทรานสมิตเตอร์อย่างมีประสิทธิภาพ



HART Protocol



          HART Protocol วางอยู่บนพื้นฐานของมาตรฐาน Bell 202 ในการส่งข้อมูลดิจิตอลซ้อนไปบนสัญญาณอะนาลอก 4-20 mA ซึ่งดูแลโดยองค์การอิสระที่ชื่อ HART Communication Foundation โดย HART Protocol พัฒนาขึ้นมาเพื่อกำหนดโปรโตคอลการสื่อสารระหว่างอุปกรณ์ฉลาดที่อยู่ในโรงงานกับระบบควบคุม ทั้งการเชื่อมต่อทางกายภาพและคำสั่งใช้งานต่าง ๆ





          คำสั่งใช้งานหรือ HART Commands แบ่งเป็น 3 คลาส คือ คำสั่งทั่วไป (Universal), คำสั่งใช้งานพื้นฐาน (Common Practice) และคำสั่งเฉพาะอุปกรณ์ (Device Specific)



          Universal Commands เป็นคำสั่งเบื้องต้นใช้ได้กับอุปกรณ์ HART ทุกตัว ถูกใช้งานโดยตัวควบคุมในการระบุตัวอุปกรณ์และอ่านข้อมูลขบวนการ Common Practice Commands เป็นฟังค์ชั่นใช้งานของอุปกรณ์ เช่น การเปลี่ยนช่วงทำงาน, เลือกหน่วยวัด, การทดสอบตัวเอง เป็นต้น



          ส่วน Device Specific Commands จะแตกต่างกันไปตามอุปกรณ์แต่ละชนิด เช่นการตั้งค่า และการปรับแต่งฟังก์ชั่น ซึ่งอุปกรณ์จากคนละผู้ผลิต อาจมีฟังก์ชั่นเหมือน ๆ กัน แต่ฮาร์ดแวร์ภายในอาจแตกต่างกัน รวมทั้งคำสั่งใช้งานก็ไม่เหมือนกัน



ทรานสมิตเตอร์แบบ HART เป็นอย่างไร



          ทรานสมิตเตอร์แบบเดิมนั้นมีหลักการทำงานที่เรียบง่ายตรงไปตรงมา โดยทั่วไปสามารถปรับแต่งค่าได้ 2 อย่าง คือ Zero และ Span การตั้งค่า, ทดสอบ และการสอบเทียบ ทำได้โดยการปรับตั้งค่าทั้ง 2 นี้ ให้ความดันด้านอินพุตสอดคล้องกับกระแส 4-20 mA ที่เอาต์พุต

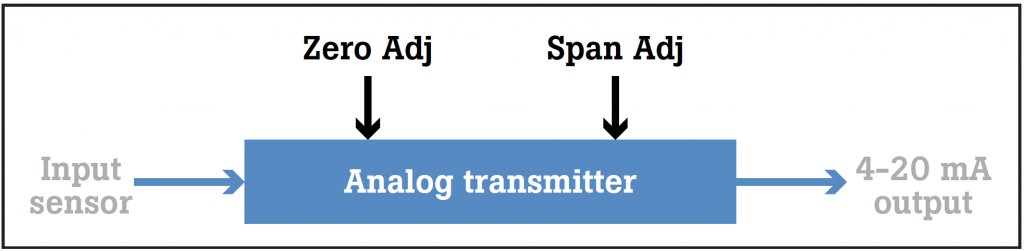

หลักการของอะนาลอกทรานสมิตเตอร์



          ทรานสมิตเตอร์แบบ HART มีความซับซ้อนเพิ่มขึ้น ถึงแม้จะมีอินพุตเป็นความดัน และเอาต์พุตเป็นกระแส 4-20 mA เหมือนกัน แต่ในกระแสลูปจะมีข้อมูลดิจิตอลของค่าตัวแปรและการตั้งค่าอุปกรณ์อยู่ด้วย การเข้าถึงค่าพารามิเตอร์ดิจิตอลเหล่านี้จำเป็นต้องใช้ตัวตั้งค่าหรือตัวสื่อสาร HART ซึ่งการจัดการอุปกรณ์เหล่านี้เป็นเรื่องที่จำเป็น และมีอุปกรณ์ HART จำนวนมากที่ทำอะไรไม่ได้เลย ถ้าไม่สามารถเข้าถึงพารามิเตอร์ดิจิตอล

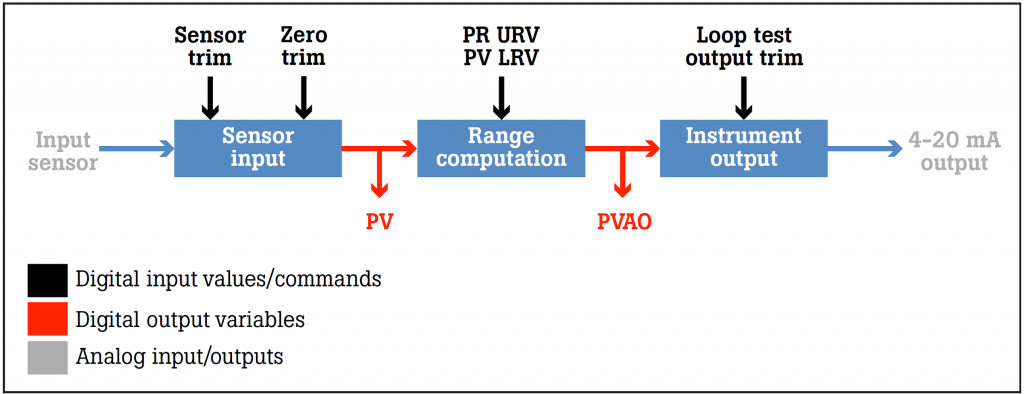

หลักการของสมาร์ตทรานสมิตเตอร์แบบ HART



เราต้องจัดการอะไรบ้างกับอุปกรณ์ HART



          การทำงานกับอุปกรณ์ทรานสมิตเตอร์ HART แบ่งเป็น 3 ลักษณะงาน คือ การตั้งค่า, การสอบเทียบ และการปรับแต่ง การตั้งค่ามักใช้แค่ตัวติดต่อสื่อสารอย่างเดียวก็พอ แต่การปรับแต่งและการสอบเทียบ จำเป็นต้องใช้ตัวกำเนิดความดันและตัววัดกระแสที่แม่นยำ ตัวติดต่อสื่อสาร HART โดยทั่วไปไม่มีความสามารถในการจ่ายความดันหรือวัดกระแส

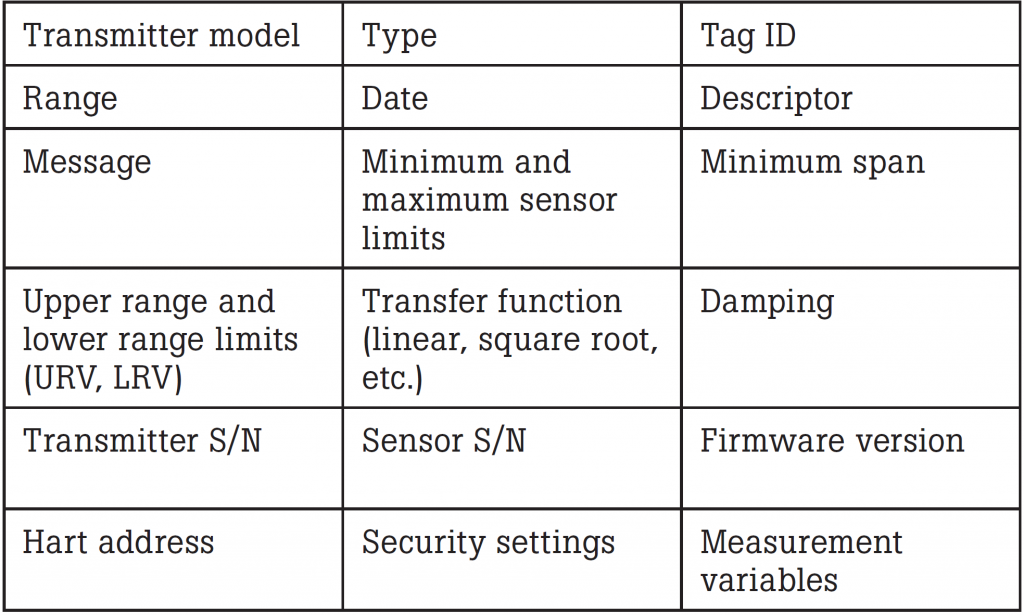

          การตั้งค่าทรานสมิตเตอร์ HART ประกอบด้วยการติดต่อสื่อสารกับทรานสมิตเตอร์ และการสอบทานค่าที่ตั้งไว้ พารามิเตอร์การตั้งค่าโดยทั่วไปแสดงดังตาราง

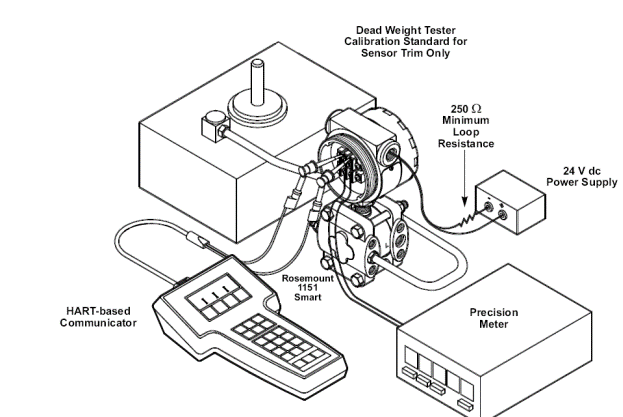

          การสอบเทียบทรานสมิตเตอร์ HART เป็นการทดสอบและปรับแต่งการตอบสนองของเอาต์พุตต่ออินพุตในช่วงที่กำหนดได้อย่างแม่นยำ ในการดังกล่าวจำเป็นต้องมีแหล่งกำเนิดความดันที่เที่ยงตรงแม่นยำจ่ายให้ทรานสมิตเตอร์ ค่าเอาต์พุตจากทรานสมิตเตอร์ที่ได้จะถูกเปรียบเทียบกับค่าที่ทราบแน่นอน แล้วทำการปรับแต่งตามความจำเป็น ซึ่งการสอบเทียบจะทำไม่ได้เลยหากไม่ทราบค่าความดันที่แท้จริงที่นำมาเปรียบเทียบกับการตอบสนองของทรานสมิตเตอร์



          การปรับแต่งเป็นการปรับแก้ข้อผิดพลาดการทำงานของทรานสมิตเตอร์ เพื่อให้เอาต์พุตสอดคล้องเที่ยงตรงตามทรานสเฟอร์ฟังก์ชั่นที่ตั้งค่าไว้ ซึ่งการปรับแต่งทรานสมิตเตอร์ HART ทำได้หลายวิธีดังนี้



• Reranging: ปรับย่านวัด เป็นการตั้งค่าจุดต่ำสุดและสูงสุดของความดันที่ต้องการ คล้ายกับการตั้งค่า Zero และ Span ของอะนาลอกทรานสมิตเตอร์
• Analog Output Trim: แต่งค่าเอาต์พุตอะนาลอก เป็นการปรับแต่งค่าอะนาลอกเอาต์พุตของทรานสมิตเตอร์ให้สอดคล้องตรงตามค่ามาตรฐานภายนอก ซึ่งก็คือการปรับแต่ง Digital-to-analog Converter ของทรานสมิตเตอร์
• Zero Trim: แต่งค่าศูนย์ เป็นการปรับแต่งเซนเซอร์ด้านอินพุตเพื่อชดเชยค่าความดันออฟเซต ที่เกิดจากการติดตั้งและการทำงาน
• Sensor Trim: แต่งเซนเซอร์ เป็นการปรับแต่งการทำงานของเซนเซอร์จากโรงงาน โดยการปรับ Analog-to-digital Converter ให้ชดเชยค่าความผิดพลาดของเซนเซอร์



          ความจำเป็นในการจัดการต่าง ๆ กับทรานสมิตเตอร์ HART นั้น ขึ้นอยู่กับว่าต้องการเอาต์พุตไปใช้งานอย่างไร ถ้าเพียงใช้เอาต์พุตอะนาลอก 4-20 mA แค่ปรับย่านวัด, แต่งเอาต์พุตอะนาลอก และแต่งค่าศูนย์ ก็เพียงพอแล้ว แต่ถ้าต้องการใช้เอาต์พุตดิจิตอล ก็จำเป็นต้องปรับแต่งเซนเซอร์ด้วย

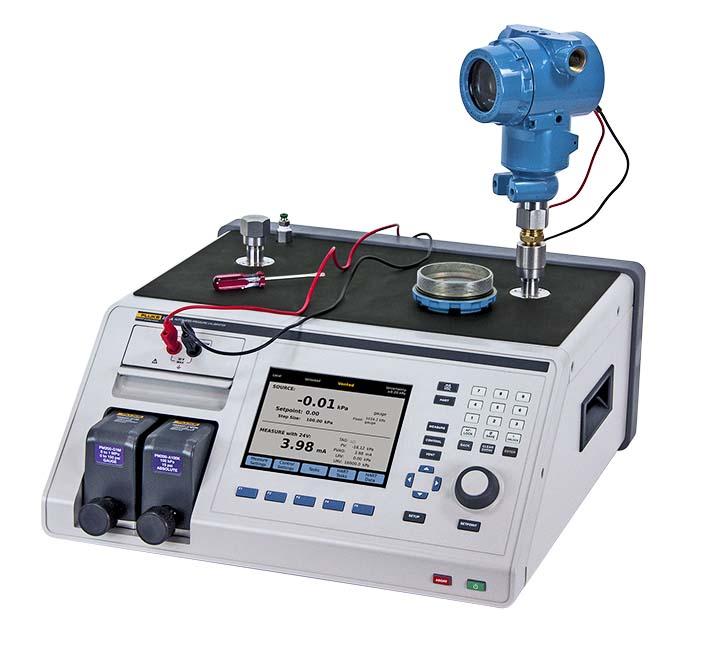

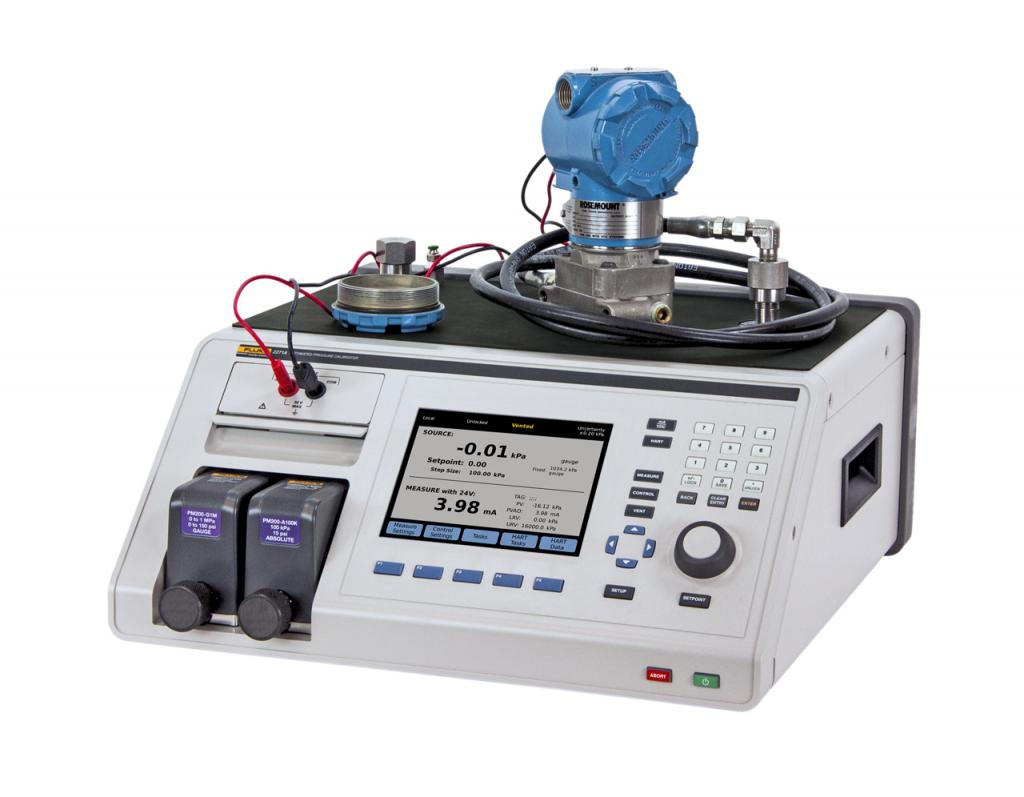

Fluke 2271A ช่วยให้การสอบเทียบและจัดการอุปกรณ์ HART ง่ายขึ้น



          Fluke 2271A เป็นเครื่องสอบเทียบความดันนิวแมติกที่มีโมดูลทางไฟฟ้าในตัว ที่สามารถวัดค่าอะนาลอกเอาต์พุตของทรานสมิตเตอร์ HART ได้ และยังสามารถสื่อสารด้วย HART Protocol ทั้ง Universal และ Common Practice Commands การที่วัดค่า, จ่ายค่า และสื่อสารแบบดิจิตอลกับอุปกรณ์ได้ในเครื่องเดียวกัน ช่วยให้การตั้งค่า, การสอบเทียบ และการปรับแต่งทรานสมิตเตอร์ HART ทำได้อย่างสะดวก ง่ายดายยิ่ง





          Fluke 2271A มีการตั้งค่าการทำงานกับอุปกรณ์ HART แบบอัตโนมัติ มาล่วงหน้าให้เลือกใช้หลายแบบ เพื่ออำนวยความสะดวก และลดขั้นตอนการทำงานที่ต้องพบเจอเป็นประจำ เช่น



• Trim PV Zero จ่ายความดันออฟเซตค่าหนึ่งแล้วแต่งค่าศูนย์ที่อินพุตเซนเซอร์
• Trim Current Output สั่งจ่ายเอาต์พุต 4-20 mA แล้วแต่งค่าเอาต์พุตของทรานสมิตเตอร์
• Trim by Re-Ranging จ่ายความดันที่แม่นยำแก่อินพุตของทรานสมิตเตอร์ แล้วปรับแต่งค่าต่ำสุด (Lower Range Value-LRV) และสูงสุด (Upper Range Value-URV) ให้ได้ค่าอะนาลอกเอาต์พุต 4-20 mA ที่ถูกต้อง แบบเดียวกับการปรับแต่งค่า Zero และ Span ในทรานสมิตเตอร์แบบอะนาลอก
• Write LRV/URV ใช้ตั้งค่าต่ำสุดและสูงสุด (Lower and Upper Range Values) อย่างรวดเร็ว
• Hart Diagnostics ทำการตรวจสอบความผิดปกติในตัวเอง (Self-diagnostic) ของอุปกรณ์ HART
• Write PV Unit เปลี่ยนหน่วยวัดค่าทางวิศวกรรมในอุปกรณ์ HART เช่น จาก Bar เป็น kPa
• Write Tag เปลี่ยนค่า Tag ทั้งแบบสั้นและแบบยาว ในอุปกรณ์ HART
• Write Message เขียนข้อความสั้น (สูงสุด 32 ตัวอักษร) ที่อุปกรณ์ HART
• Description เขียนรายละเอียด (สูงสุด 16 ตัวอักษร) ที่อุปกรณ์ HART

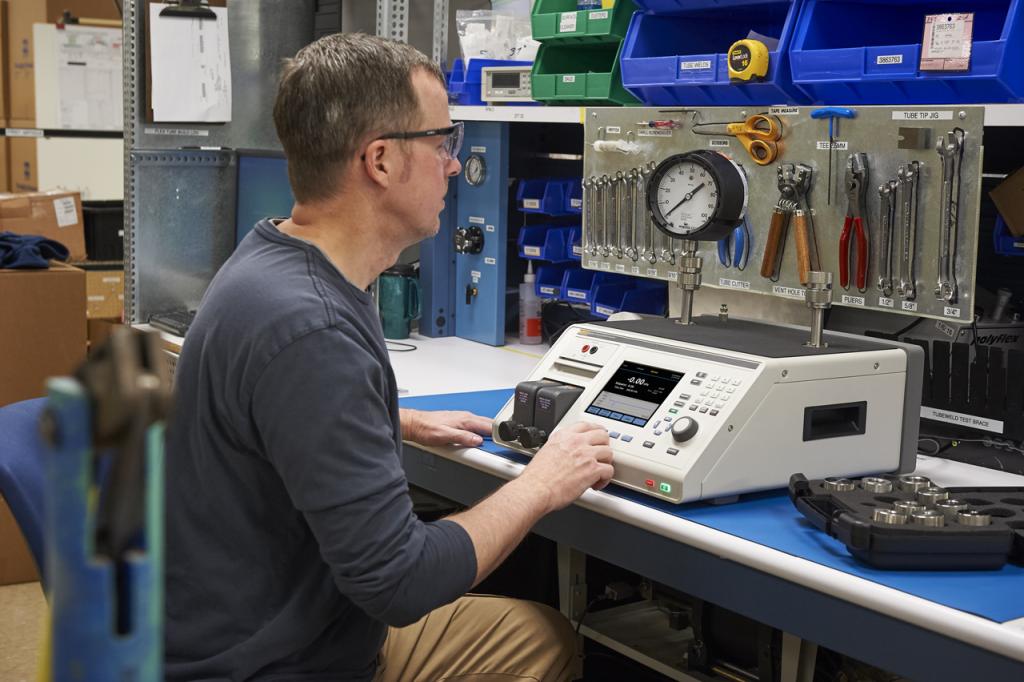

          Fluke 2271A คือเครื่องมือที่เหมาะอย่างยิ่งสำหรับห้องสอบเทียบและห้องเครื่องมือ ที่ต้องดูแลจัดการอุปกรณ์ความดันแบบ HART โดยการรวมความสามารถของการกำเนิดความดันที่แม่นยำ, มีโมดูลความดันให้เลือกใช้อย่างครอบคลุม พร้อมทั้งการวัดค่าทางไฟฟ้าสำหรับการติดต่อสื่อสารด้วย HART Protocol เป็นเครื่องมือที่ครบถ้วนสมบูรณ์ในตัว
