สลักยึดหิน (Rock Bolt/ Soil Nail System)
ระบบเหล็กยึดหินประกอบด้วย เหล็กทนแรงดึงสูง, แหวนรอง (รูปโดม,แบบเรียบ) และ น็อต (หกเหลี่ยม, ทรงกลม) ที่ผลิตตามมาตรฐาน ISO, UNC และ DIN มีหลายขนาด ตั้งแต่ 16 มม. – 40 มม. สามารถรับแรงดึงได้สูงกว่าระบบทั่วไป เนื่องจากผลิตด้วยกรรมวิธีการรีดเย็นซึ่งเพิ่มความแข็งแรงให้เหล็กเส้น หรือเหล็กเกลียวตลอด(Thread Bar) ส่วนประกอบที่รับแรงดึงของ ระบบทั้งหมดจึงสามารถรับแรงดึงได้เต็มกำลังของเหล็กเส้นที่ใช้ ทำเหล็กยึดหินนั้น

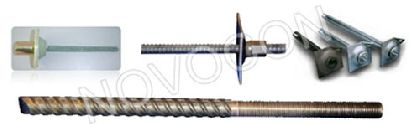

ชนิดของเหล็กยึดหิน (Type of Rock Bolt)
- เหล็กเส้นทนแรงดึงสูง (Deformed Bar)
- เหล็กเกลียวตลอด (Thread Bar)
- เหล็กยึดหินระบบเชิงกล (Mechanical Anchor)
- เหล็กยึดหินแบบสปริทเซท (Split Set)
- เคเบิ้ลยึดหิน (Cable Rock Bolt)
- กลาสไฟเบอร์ยึดหิน (GFRP Rock Bolt)
ระบบเกลียว
ระบบเหล็กยึดหินแบบทนแรงดึงสูงผลิตด้วยกรรมวิธีการรีดเย็น ภายใต้กระบวนการควบคุมคุณภาพอย่างเคร่งคัดระบบเกลียวเป็นไปตามมาตรฐาน ISO, UNC และ DIN เกลียวที่ทำขึ้นนั้นเป็นระบบเกลียวหยาบที่มีพื้นผิวเหมาะสำหรับการขันเกลียวที่เที่ยงตรงและแข็งแรงจึงมีประสิทธิภาพเหนือกว่าการทำเกลียวด้วยการกลึงโดยทั่วไปที่ลดขนาดและความแข็งแรงของเหล็กลงอีกระบบหนึ่งเป็นเหล็กเกลียวตลอด ซึ่งเป็นเกลียวหยาบพิเศษแบบเวียนซ้าย มีความแข็งแรงมาก ผลิตด้วยกรรมวิธีการรีดเย็นและสอดคล้องกับมาตรฐานอุตสาหกรรมไทย (ม.อ.ก)
ขนาด
เหล็กยึดหินที่ถูกผลิตขึ้น มี 6 ขนาด คือ 16 มม, 20 มม, 25 มม, 28 มม, 32 มม.และ 40 มม. มีความยาวมาตรฐาน 10 และ 12 เมตรหรือตัดตามความต้องการ ขนาดที่ยาวเกินกว่า 12 เมตร สามารถต่อได้โดยใช้ข้อต่อตรง (Coupler)
การป้องกันการผุกร่อน
การป้องกันการผุกร่อนมีหลายวิธีให้เลือก เช่น
- ชุบสังกะสี
- เคลือบด้วยอีพอกซี่
- หรือตามที่มาตรฐานกำหนด
