แถบระบายน้ำแนวตั้ง (Ceteau Wick Drain)
Prefabricated Vertical Drains (PVD), หรืออีกชื่อที่เราเรียกว่า Wick Drains, เป็นแถบระบายน้ำที่ถูกเตรียมไว้ล่วงหน้า ประกอบด้วยแกนซึ่งเป็น polypropylene ซึ่งถูกสร้างขึ้นมาให้เป็นทางผ่านที่ใหญ่สุดเพื่อการไหลของน้ำบนสองข้างของแกนกลาง แกนถูกหุ้มด้วยเส้นใย non-woven ส่วนขอบเชื่อมเข้าด้วยกันด้วยระบบเชื่อมอุลตร้โซนิค การปรับปรุงพื้นดินโดยการใช้ PVD ถูกนำไปใช้ในพื้นที่ ดินซึ่งอุ้มน้ำได้แก่ ถ่านหินเลน ดินเหนียว ดินเหนียวเค็ม ซึ่งการทรุดตัวมีนัยสำคัญมาก อีกนัยหนึ่งแรงดันภายในอาจเกิดจากความไม่เสถียรภาพของดินซึ่งจะส่งผลต่อความลื่นของพื้นราบ
ความสูญเสียอันเนื่องมาจากการที่น้ำไม่สามารถบีบอัดได้ ดินจึงต้องระบายน้ำเพราะโครงสร้างที่จะต้องรับน้ำหนักของการกดทับเช่น ไหล่ถนน, ตัวเติมไฮโดรลิกหรือกำแพงกั้นน้ำ แผงระบายน้ำแนวตั้งสำเร็จรูปจึงถูกติดตั้งดิ่งลงไปในดินอ่อนเพื่อให้น้ำเดินทางผ่าน ทางผ่านที่สั้นขึ้นจึงเป็นการยกระดับกระบวนการทำให้แข็งตัว (Consolidation) การทำให้ทางผ่านการระบายสั้นลงคือจุดมุ่งหมายของ PVD ในดินอ่อนเช่น ดินตะกอนและดินเหนียว ด้วยระยะเวลาเพี่ยงสัปดาห์ หรือเดือน แทนที่จะต้องทำในระยะเวลาถึงปี สำหรับน้ำที่ถูกกำจัดและดินจะถูกวางตัวให้อยู่ในโครงฐานที่มั่นคงเพื่อรองรับน้ำหนักจากการกดทับครั้งใหม่ ข้อได้เปรียบของการใช้ CeTeau-Drain ก็คือเป็นการลดระยะเวลาการก่อสร้าง และลดความเสี่ยงและความเสียหายจากไถลของพื้นราบ เนื่องจากน้ำไม่สามารถคลายประจุได้อย่างมีประสิทธิภาพ ส่วนตัวเยื่อกรอง (Filter Jacket) จะเป็นตัวช่วยให้มีการกรองและการซึมผ่านที่เหมาะสม
การผลิต
CeTeau-Drain ถูกผลิตขึ้นโดยโรงงานของ บริษัท จิโอพลาสท์ จำกัด จังหวัดระยองในประเทศไทยและ บริษัท แคบปิตอล เอนวอย ในเมืองพูชอง ประเทศมาเลเซีย ความสามารถในการผลิตโดยรวมของโรงงานทั้ง 2 ของเราอยู่ที่ประมาณ 80,000,000 ล้านเมตร/ ปี เราผลิตแถบระบายน้ำโดยใช้ โพลีเอทธีลีนคุณภาพสูง ซึ่งไม่ก่อให้เกิดเคมีปนเปื้อนลงสู่ดิน แผ่นกรองใยกรองสังเคราะห์ (Filter Jacket) ทำจากวัสดุเฉพาะชนิดไม่ถักทอ (Non –Woven) ซึ่งมั่นใจได้ในด้วยค่าความแข็งแกร่งสูง (High tensile strength) และค่าความหยืดหยุ่นต่ำ (Low elongation) เพื่อทำให้คุณสมบัติในการรักษาความดันสูง จะแปรเปลี่ยนไปได้น้อย ตัวกรองใช้ประโยชน์ได้ในช่วงน้ำหนักที่กว้างและสามารถดัดแปลงให้เข้ากับโครงสร้างดินของแต่ละท้องถิ่น CeTeau-Drain ถูกผลิตภายใต้การควบคุมคุณภาพที่เข้มงวด โรงงานการผลิตในประเทศไทยและมาเลเซียยังได้รับการรับรองระบบบริหารคุณภาพ ISO 9001:2000 โดยสถาบันที่ได้รับการรับรองจาก UKAS ซึ่งก็คือ AJA (AJA08/12988) และ Global Group (7556213810) ตามลำดับ สำหรับข้อมูลเพิ่มเติมสามารถเยี่ยมชมได้ที่ www.geoplast.asia
การใช้งาน
แถบระบายน้ำแนวตั้งถูกใช้เป็นส่วนใหญ่ เพื่อทำให้ระยะเวลาการทรุดตัวสั้นลง ทั้งยังช่วยลดระยะเวลาการก่อสร้างของโครงการและหลีกเลี่ยงการทรุดตัวที่แตกต่างไปจากที่การก่อสร้างจะเริ่มขึ้น โดยการให้อุณหภูมิก่อนวางน้ำหนักไปยังด้านบนของเขื่อนหรือดินเติม ระยะเวลาการแข็งตัวก็จะลดไปได้มาก ส่วนด้านบนที่กล่าวไปนั้นเป็นส่วนของการทรุดตัวระยะที่สองก็จะถูกกำจัดออกไปด้วย โดยเฉพาะอย่างยิ่งดินถ่านหินชนิดร่วน ซึ่งเป็นส่วนที่เติมไปก่อนหน้าและทำให้การใช้งานนั้นมีประสิทธิภาพที่ดีเยี่ยม
การใช้งานหลัก
- ถนน, ทางรถไฟ, กำแพงกั้นน้ำและสนามบิน
- การถมทะเล
- การก่อสร้างท่าเรือ
- ที่อยู่อาศัยและโรงงานอุตสาหกรรม
การใช้ในงานอื่นๆ
- ความเสถียรของพื้นที่ลาดชั้น
- การดึงน้ำออกสู่ที่ต่ำน้ำขัง
- Vacuum consolidation
- การดึงก๊าซออกจากแหล่งทิ้งขยะ
การติดตั้ง

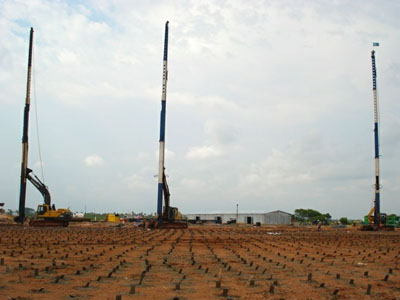

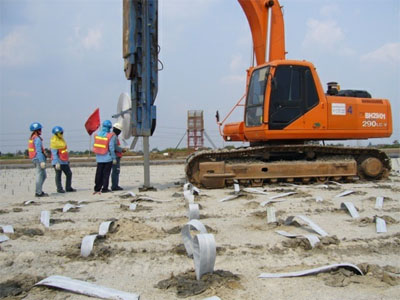

CeTeau-Drain ถูกติดตั้งด้วยการพัฒนาการเครื่องมือขุดเจาะให้สามารถติดตั้งได้อย่างรวดเร็ว รถขุดเจาะท่อระบายน้ำถูกออกแบบให้สามารถติดตั้ง PVD ขนาดหน้ากว้าง 100 มิลลิเมตรได้ เครื่องเจาะแบบไฮโดรลิกนี้ไม่มีความจำเป็นที่แบ่งตัวเก็บพลังงานหรืออุปกรณ์อย่างอื่นเพิ่มเติม ตะแกรงการติดตั้งจะถูกเตรียมไว้ด้วยการวิเคราะห์เทคนิคทางดิน (Geotechnical Analysis) แถบระบายน้ำจะวิ่งผ่านจากด้านบนของแกนหมุนกลับไปที่พื้นดิน

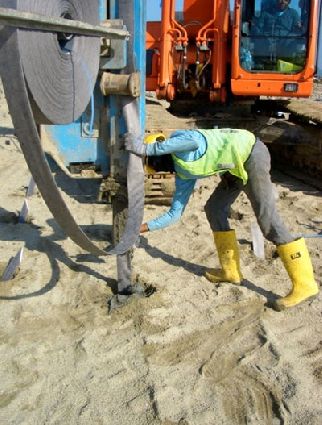

แถบระบายน้ำจะถูกห่อหุ้มรอบๆ ตัวยึดบน Anchor Plate และพับส่วนปลายที่ห่อหุ้มไว้เพื่อดึงกลับไปที่แกนหมุน (Mandrel) จนกระทั่งตัวแผ่นม้วนกลับไปอยู่ที่ฐานของแกนหมุน (Mandrel)
แกนหมุน (Mandrel) อยู่ที่ด้านบนของตำแหน่งการติดตั้งและถูกผลักไปยังความลึกที่ต้องการ การเข้าสู่ความลึกจริงของแถบระบายน้ำที่ยอมรับได้ การทำงานของเครื่องต้องถอยกลับและแกนหมุนถูกถอนออกมาจากท่อ Anchor Plate สามารถปิดล็อคการทำงานด้วยตัวมันเองที่ความลึกที่ขับเคลื่อนลงไป เพื่อที่แถบระบายน้ำจะถูกติดลงไปในขณะที่แกนหมุนกระโดดขึ้นมา
เครื่องมือสำหรับการติดตั้งแถบระบายน้ำแนวตั้งสามารถ ประกอบเข้ากับ CeTeau Drain Logger ที่ถูกพัฒนาขึ้นมาเพื่อเฝ้าติดตามและควบคุมการติดตั้งแถบระบายน้ำสำเร็จรูป เครื่อง CeTeau Drain Logger ยังสามารถบันทึกข้อมูลต่างๆ ดังต่อไปนี้
- วันที่และเวลาที่ติดตั้ง
- แรงสูงสุดที่ต้องใช้ขณะติดตั้ง
- ความลึก
- จะนวนจุดที่ต้องทำการติดตั้งทั้งหมด
- ปริมาณทั้งหมด
- Depth warning
ระบบของเครื่องใช้ตัวเก็บข้อมูลที่เป็นหัว USB จึงง่ายต่อการส่งผ่านข้อมูลจากตัวเก็บข้อมูลในเครื่องไปยังเครื่อง PC และยังสามารถแปลงเป็นไฟล์ Excel แสดงรายการข้อมูลตามรายการและแสดงภาพกราฟฟิคของ ตัวต้านทานดินในทุกๆแถบระบายน้ำ
