ผลิตภัณฑ์ ระบบ PANOTECH
ระบบ PANOTECH ประกอบด้วยโครงเหล็กสามมิติที่มีฉนวนกันความร้อนอยู่ตรงกลางระหว่างตะแกรงเหล็กสองด้านโดยที่มีเหล็กทแยงเชื่อมยึดต่อกับตะแกรงเหล็กทั้งสองด้านและแทงทะลุผ่านแผ่นฉนวน เมื่อติดตั้งแผ่น PANOTECH แล้วจึงปิดด้วยคอนกรีตทั้งสองด้านโดยวิธีการพ่นหรือฉาบก็จะได้โครงสร้างคอนกรีตเสริมเหล็กที่แข็งแรง

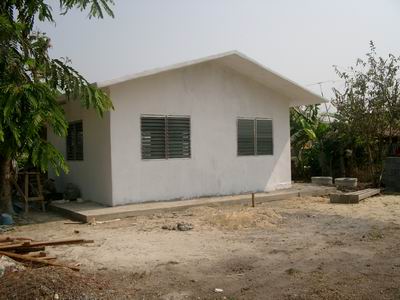

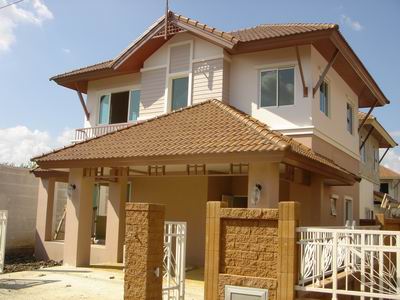

ระบบ PANOTECH รองรับรูปแบบการก่อสร้างและจินตนาการสร้างสรรค์ในการออกแบบที่หลากหลายด้วยคุณสมบัติที่ให้ความแข็งแกร่งในโครงสร้าง ความเป็นฉนวนในตัว ผสานความยืดหยุ่นดัดโค้งงอได้ ระบบก่อสร้าง PANOTECH สามารถใช้ในการก่อสร้างและต่อเติมอาคารสำนักงาน คอนโดมิเนียม โรงเรียน โรงพยาบาล ห้องซ้อมดนตรีเก็บเสียงโกดังสินค้าที่ต้องการควบคุมอุณหภูมิ ห้องเย็น อาคารที่พักอาศัย เช่น บ้าน อพาร์ทเมนต์ เป็นต้น หรือแม้แต่ใช้ทำบันไดรูปแบบต่างๆม้านั่งที่ระเบียง ชั้นวางของ built‐in เค้านท์เตอร์ในครัวหรือในห้องน้ำ ห้องอาบน้ำ สระว่ายน้ำ รวมถึงใช้ในงานภูมิทัศน์ (landscape) เช่น รั้วบ้าน ซุ้มนั่งเล่น ได้ตามแต่จินตนาการ ระบบการก่อสร้างประเภทดียวกับ PANOTECH นั้นถูกนำมาใช้ในการก่อสร้างอาคารต่างๆมากมายทั่วโลก โดยใช้เป็นผนัง พื้น หลังคา บันได รั้ว เป็นต้น
ความพิเศษของหลังคา PANOTECH ด้วยระบบหลังคา PANOTECH ที่ไม่มีความจำเป็นต้องใช้โครงหลังคาและฝ้าเพดาน ท่านจะได้พื้นที่สอยเพิ่มขึ้นอีก 30% เพื่อเป็นห้องใต้หลังคาหรือห้องเก็บของ อีกทั้งยังเพิ่มความสวยงามแบบยุโรปได้ด้วยหน้าต่างแบบ dormer และ skylight นอกจากนี้ หลังคา PANOTECH ยังรองรับการออกแบบที่มีรูปแบบและเส้นสายเป็นเอกลักษณ์ เช่นหลังคารูปโดม หลังคาดัดโค้ง เป็นต้น
คุณลักษณะของผลิตภัณฑ์ PANOTECH
- ตะแกรงลวดเหล็กแรงดึงสูง ขนาดเส้นผ่าศูนย์กลาง 2.5 – 3.0 มม. ความถี่ของตะแกรง 10 ซม.
- เหล็กลวดทแยงไขว้เส้นเดียวกันตลอดทั้งเส้น เชื่อมอัตโนมัติติดกับตะแกรงเหล็กทั้งสองด้าน
- ประกอบกันเป็นโครงลวดเหล็กสามมิติโดยมีฉนวนโพลีสไตรีนอยู่ตรงกลาง
- น้ำหนักเบาประมาณ 3.0 – 3.5 กก./ตร.ม. หรือ 10 กก. สำหรับแผ่น 1.2 x 2.4 ม.
- ความยาวเพิ่มขึ้นได้ทุก 40 ซม.
- ปิดคอนกรีตทั้งสองด้านด้วยวิธี SHOTCRETE หรือ ฉาบตามความเหมาะสม
- กำลังอัดคอนกรีตที่ 100 กก./ตร.ซม. กำลังของเหล็ก 7,850 กก./ตร.ซม.
ประโยชน์ของ PANOTECH
- รวดเร็ว ติดตั้งง่าย
- ค่าก่อสร้างต่ำกว่า
- เสร็จเร็ว เข้าอยู่ได้เร็ว
- แข็งแรง ทนทาน
- กันไฟ
- ปลอดภัยจากภัยธรรมชาติ
- กันความร้อน
- กันเสียง
วิธีการก่อสร้างด้วย PANOTECH
1.รากฐาน
การก่อสร้างระบบ PANOTECH เริ่มด้วยพื้นคอนกรีตตามวิธีการก่อสร้างปกติเหล็กยึดต้องยึดกับพื้นคอนกรีต เพื่อยึดกับแผ่น PANOTECH ใช้เหล็กยึดขนาดเส้นผ่าศูนย์กลาง 6 มม.ฝังในพื้นประมาณ 3 นิ้ว และฝังในแผ่นประมาณ 30 ซม
2.การเตรียมแผ่น PANOTECH และพื้นที่ก่อสร้าง
แผ่น PANOTECH ที่มีน้ำหนักเบา สามารถตัดได้อย่างง่ายๆ ให้ได้รูปแบบที่กำหนด แล้วประกอบแผ่นขึ้นเป็นโครงสร้างผนังแผ่นสามารถยกย้ายได้สะดวก ในหน่วยงานก่อสร้างมีเศษวัสดุเหลือน้อยและสามารถเก็บทิ้งได้โดยไม่ยุ่งยากอะไร
3.การติดตั้งแผ่น PANOTECH
แผ่นจะตั้งโดยมีเหล็ก DOWELBAR สอดอยู่ระหว่างแผ่นฉนวนกับตะแกรงเหล็กผนัง จะได้แนวตามแนวเหล็กยึดเริ่มติดตั้งที่มุมก่อนจะทำให้ทำงานได้ง่ายขึ้น
4. การค้ำยันแผ่น PANOTECH
แผ่นจะต้องค้ำยันให้ได้แนวดิ่งและแข็งแรงเพียงพอต่อสภาพการทำงานและแรงลม ค้ำยันทุกแผ่นด้านใดด้านหนึ่งก่อนเพื่อให้สามารถ ยัดคอนกรีตอีกด้านหนึ่ง
5. การต่อแผ่น PANOTECH เข้าด้วยกัน
แผ่นที่อยู่ติดกับแผ่นถัดไปจะมีเหล็กตะแกรงทาบกัน 10 ซม. ให้ผูกเหล็กให้ติดกัน โดยผูกทุกจุดให้แน่นหนาทั้งสองด้านหรือจะใช้วิธีการเชื่อมหรือการใช้คลิ๊ปก็ได้
6. ประตูและหน้าต่าง
ช่องเปิดสำหรับประตูและหน้าต่าง ตัดได้ด้วยกรรไกรตัดเหล็กขนาดเล็ก เพื่อตัดลวดและใช้มีดตัดแผ่นฉนวนออกโครงสร้างที่เหลือ จากการตัดช่องเปิดจะต้องแข็งแรงเพียงพอมุมของช่องประตูและหน้าต่าง จะต้องเสริมตะแกรงเหล็กขนาด 1 x 2 ฟุตในแนว 45 องศากับมุม แล้วจึงยึดวงกบ
7. BOND BEAM และ BOND COLUMN
เพื่อที่จะเพิ่มความแข็งแรงให้กับโครงสร้างในบางกรณีด้วย bond beam และ bond column ซึ่งทำได้โดยการนำฉนวนส่วนหนึ่งออก ซึ่งเมื่อคอนกรีตหล่อจนเต็ม ก็จะทำหน้าที่เป็น คานและเสาได้ การเสริมเหล็กเพิ่มเติมที่ bond beam และ bond column ก็จะทำให้แข็งแรงยิ่งขึ้น
8. เหนือพื้นคอนกรีตล่างสุด
แผ่น PANOTECH สามารถใช้เป็นได้ทั้ง ผนัง พื้น หลังคา บันได เสา คาน ด้วยวิธีการต่อแบบง่าย ๆและระบบก่อสร้างธรรมดาหรือระบบสำเร็จรูปใด ๆ ก็สามารถนำมาประกอบเข้ากับระบบ PANOTECH ได้
9. อุปกรณ์ต่าง ๆ
เมื่อติดตั้งแผ่น PANOTECH เข้าที่และค้ำยันได้แล้ว ก็สามารถติดตั้งอุปกรณ์ต่าง ๆ ได้ ได้แก่ สายไฟ ท่อน้ำสายโทรศัพท์ เป็นต้น โดยสอดอุปกรณ์ต่าง ๆ ระหว่างแผ่นฉนวนกับตะแกรงเหล็ก การติดตั้งอุปกรณ์บางอย่างอาจจะต้องตัดฉนวนส่วนหนึ่งออกเพื่อให้มีเนื้อที่เพียงพอต่อการติดตั้ง เช่น เต้าเสียบสายไฟฟ้า เป็นต้น
10. การผูกเหล็ก
แนวต่อทุกแนวจะต้องมีการเสริมตะแกรงเหล็กเพิ่มเติม ยกเว้น แนวต่อในแนวดิ่ง จะต้องผูกเหล็กให้แน่นทุกจุดจะโดยวิธีการผูกเหล็กด้วยมือ หรือเชื่อม หรือใช้คลิ๊ปยึด เป็นต้น
11. การพ่นหรือการฉาบคอนกรีต
การพ่นหรือฉาบคอนกรีต จะต้องตรวจสอบให้แน่ใจว่าแผ่น PANOTECH อยู่ในแนวดิ่ง ฉาก และระดับตามกำหนดแล้วและมีการค้ำยันอย่างแน่นหนา ช่องเปิดของกล่องหรือท่อใด ๆ มีการอุดปิดไว้เพื่อไม่ให้คอนกรีตเข้าไปอุดตันการพ่นคอนกรีต SHOTCRETE ควรเริ่มต้นที่ด้านล่างของแผ่นก่อนและทำต่อเนื่องถึงด้านบน หัวพ่นจะต้องตั้งฉากกับพื้นที่พ่น จะปิดคอนกรีตสองชั้น โดยชั้นแรกจะเป็นปูนปอร์ดแลนด์ ส่วนชั้นสุดท้ายเป็นปูนฉาบธรรมดาจนได้ผิวเรียบ
12. ผิวตกแต่ง
ผิวสุดท้ายสามารถเตรียมเพื่อตบแต่งด้วยวัสดุแต่งผิว เช่น กระเบื้องหรืออิฐ ฉาบเรียบ หรือทำผิวหยาบแล้วแต่ความต้องการ
